Popis produktu

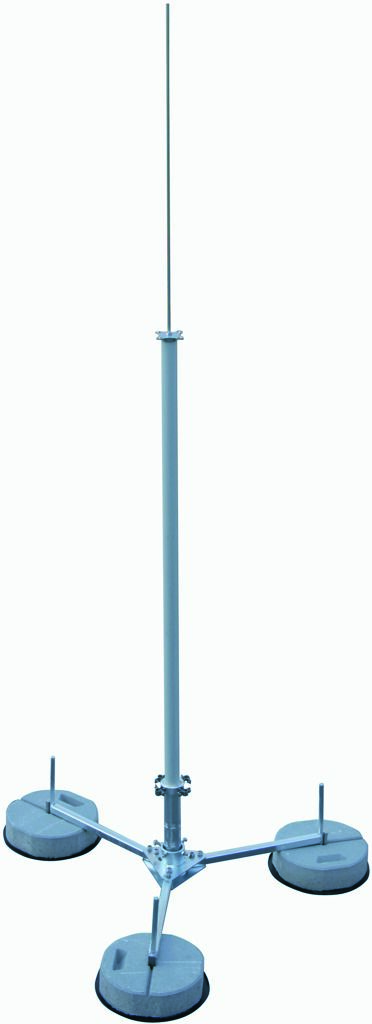

SET JT pro HVIlight 2900 mm. Jímací stožár 50 pro vodiče HVI-light, pro instalaci na plochou střechu se sklonem max. 10°. Kompletní sestava s připojovací destičkou na připojení vodičů vodičů HVI-light. Upevňovací sada pro montáž vedení a tříramenného stojanu. Provedení SET I, celková výška 2900 mm, obsahuje podpůrnou trubku GFK/Al a jímací tyč.

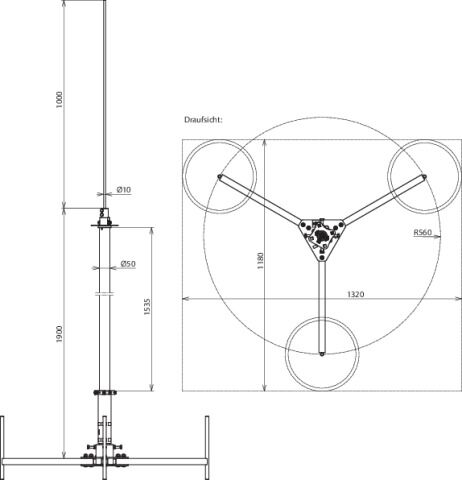

• výška: 2900 mm
• materiál stojanu: FeZn
• plošné rozměry stojanu: 1180 x 1320 mm
• poloměr stojanu: 560 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 1900 mm
• délka izolační části: 1535 mm
• vnější průměr: 50 mm
• délka jímací tyče: 1000 mm
• materiál jímací tyče: nerez
• max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 121 km/h
• max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější: 166 km/h
• max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější: 203 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Jímací stožár na ploché střechy pro vodič HVI light se skládá ze čtyřnásobné připojovací destičky pro vodiče HVI light a upevňovací sady pro montáž vedení na jímací stožár. K dodržení dostatečné vzdálenosti vůči elektricky vodivým částem dle DIN EN 62305-3 (VDE 0185-305-3). Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK). Trubka Ø 50 mm koeficient materiálu km = 0,7 arva světle šedá, odolnost vůči UV záření. Jímací stožáry jsou podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro max. rychlost nárazového větru 203 km/h. Přizpůsobení sklonu střechy do max. 10 stupňů. Jímací stožár 50 pro vodič HVI light SET I . Celková výška 2900 mm. Stohovatelný betonový podstavec (obj. č. 102 010)apodložku (obj. č. 102 050) je třeba objednat samostatně.
