Popis produktu

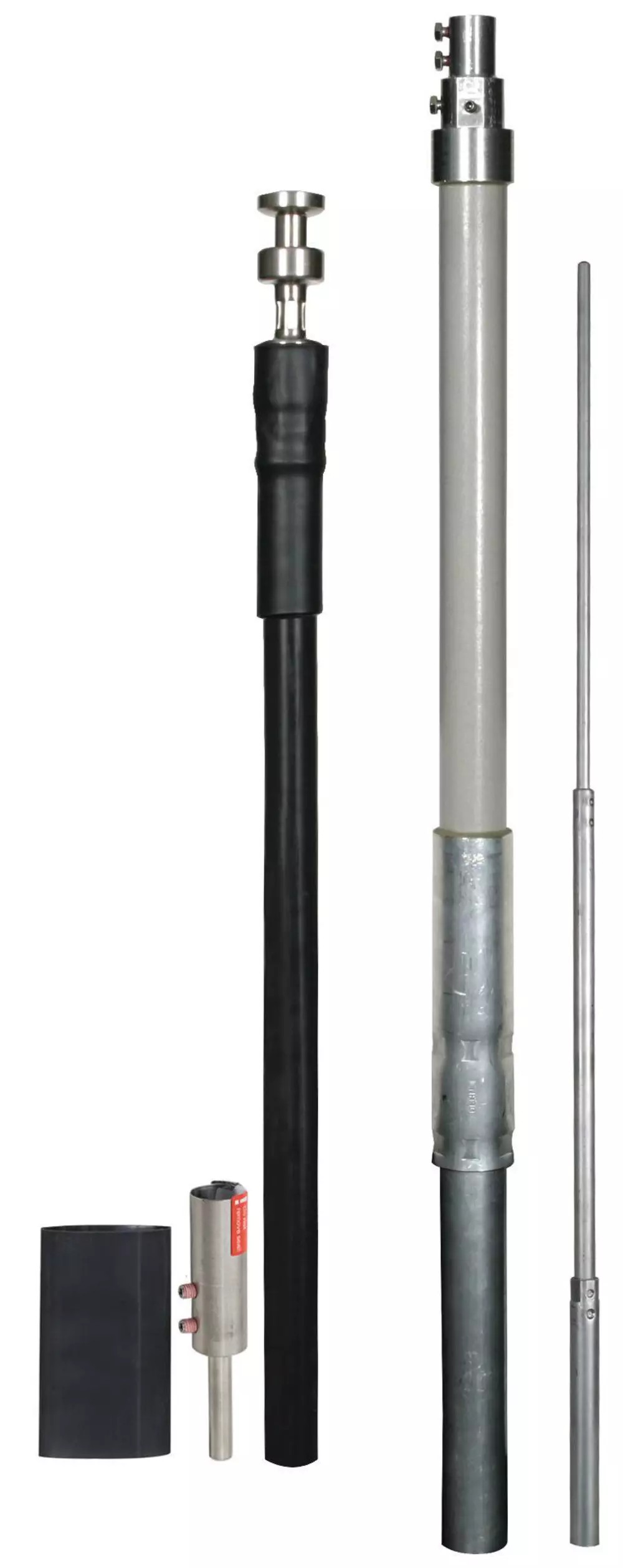

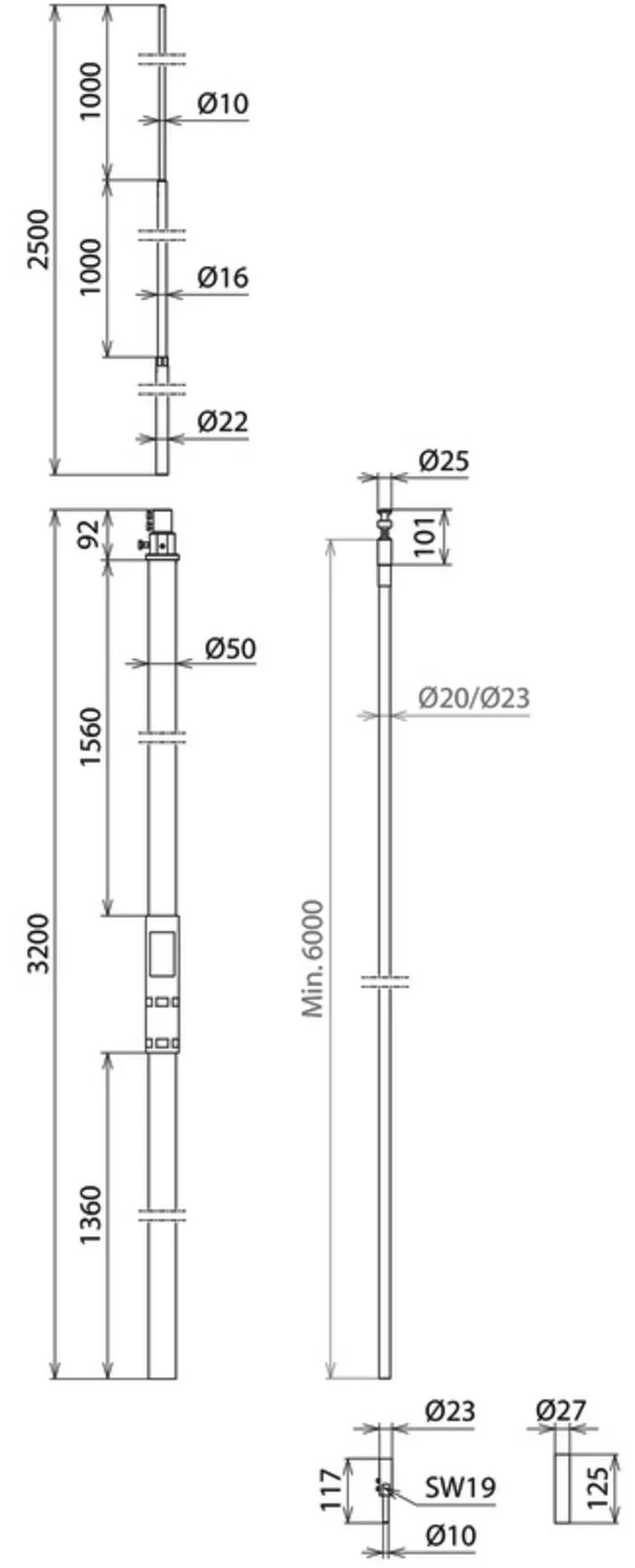

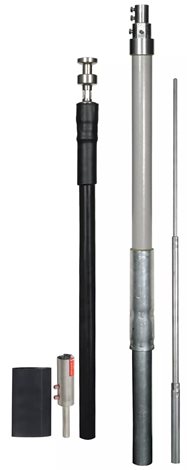

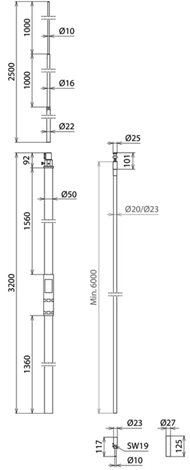

Vodič HVI D 23 mm s nosnou trubkou. S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.

• materiál jímací tyče: Al
• délka jímací tyče: 2500 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 3200 mm
• přepravní délka: 3200 mm
• vnější průměr: 50 mm
• průměr vodiče: 23 mm
• barva vodiče: šedá
• materiál: vodiče Cu
• barva RAL: přibližně 7035
• průřez jádra (vícežilové): 19 mm²
• zatížitelnost bleskovým proudem (Klasse / Iimp): H1/150 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 75 cm
• materiál izolace: PE
• materiál pláště: PE
• charakteristika pláště: odolný vůči povětrnostním vlivům a UV záření
• připojovací průměr: 10 mm
• materiál připojovacího členu: nerez
• materiál připojovacího členu: PA
• podpůrná trubka: 50 x 4 mm
• minimální objednací délka: 6 m
• max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
• max. rychlost nárazového větru (max. volná délka: 5000 mm, 1x HVI šedá vnitřní) 189 km/h
• (max. volná délka 5000 mm, 1x HVI šedá vnější): 173 km/h
• max. volná délka 5000 mm, 4x HVI šedá vnější): 151 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
