Popis produktu

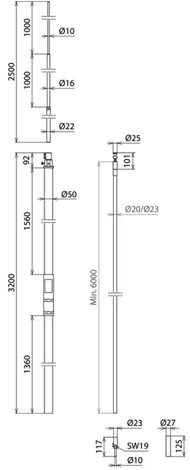

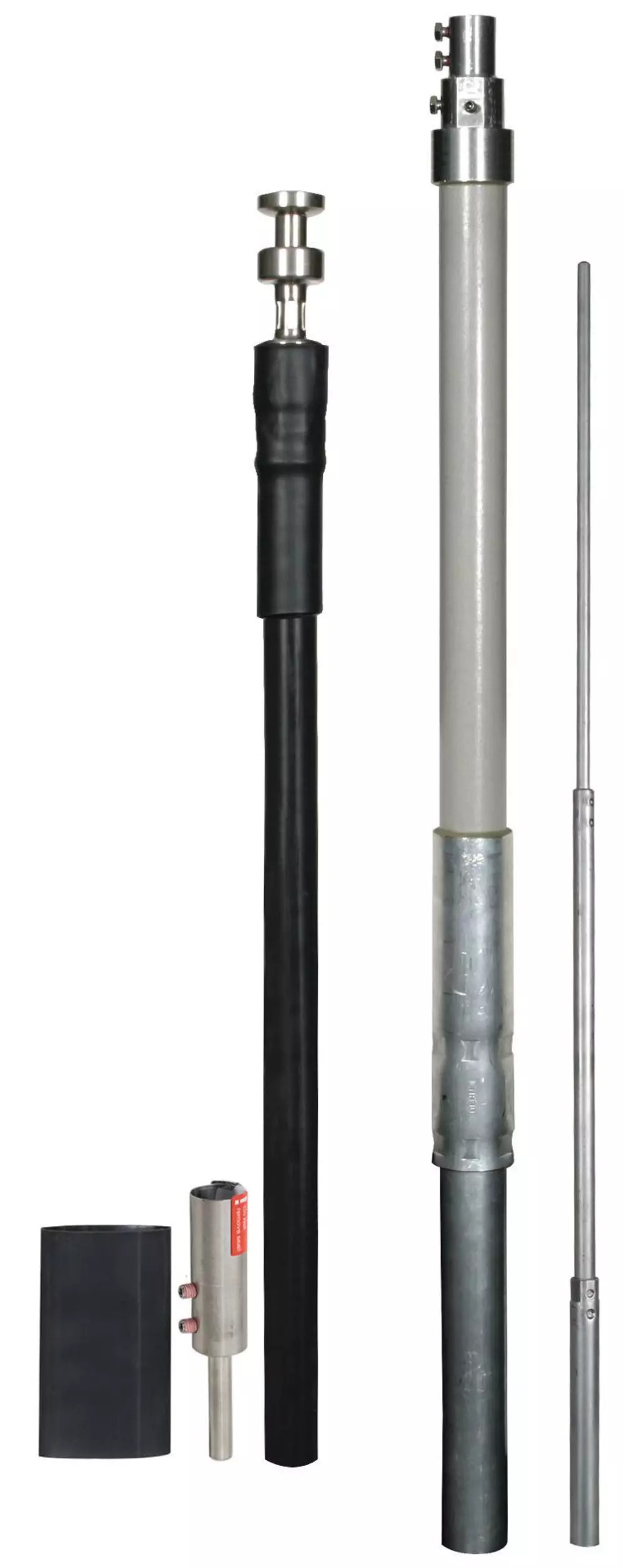

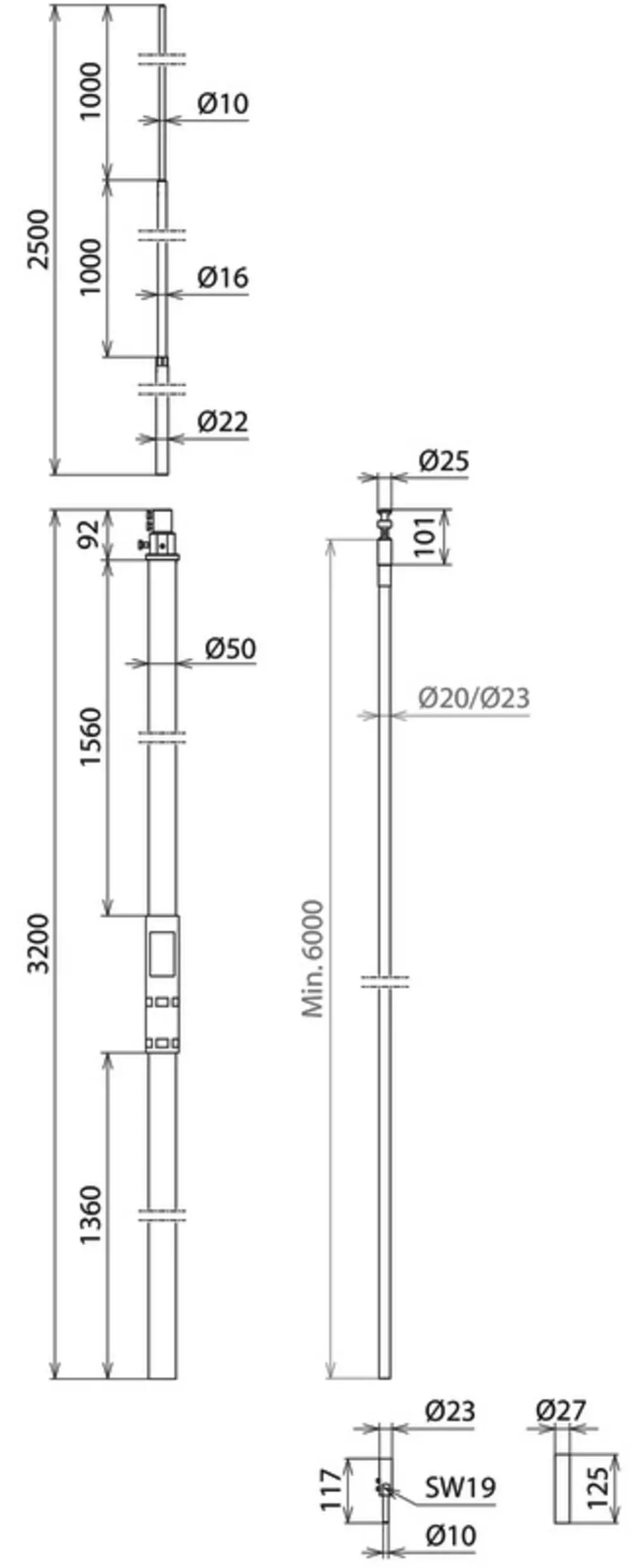

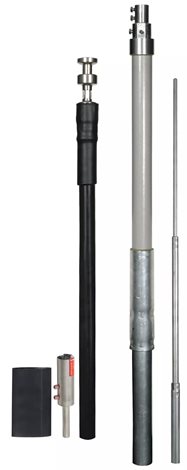

Vodič HVI D 20 mm s nosnou trubkou L 3200 mm a jímačem L 2500 mm -SET-. S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm. Vodič HVI v podpůrné trubce s jímací tyčí. Vodič HVI v podpůrné trubce izolovaný svodič odolný proti vysokému napětí pro zajištění dostatečné vzdálenosti vůči elektricky vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3). Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch) nebo s =< 150 cm (pro pevný materiál).

• materiál jímací tyče: Al
• délka jímací tyče: 2500 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 3200 mm
• přepravní délka: 3200 mm
• vnější průměr: 50 mm
• průměr vodiče: 20 mm
• barva vodiče: černá
• materiál vodiče: Cu
• barva RAL: přibližně 9011
• průřez jádra (vícežilové): 19 mm²
• zatížitelnost bleskovým proudem (Klasse / Iimp): H1/150 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 75 cm
• materiál izolace: PE
• materiál pláště: PE
• charakteristika pláště: odolný vůči povětrnostním vlivům a UV záření
• připojovací průměr: 10 mm
• materiál připojovacího členu: nerez
• materiál připojovacího členu: PA
• podpůrná trubka: 50 x 4 mm
• minimální objednací délka: 6 m
• max. volná délka s jímací tyčí (montáž na stěnu:) 5000 mm
• max. rychlost nárazového větru:
  (max. volná délka 5000 mm, 1x HVI vnitřní): 189 km/h
  (max. volná délka 5000 mm, 1x HVI vnější) 176 km/h
  max. volná délka 5000 mm, 4x HVI vnější) 156 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
