Popis produktu

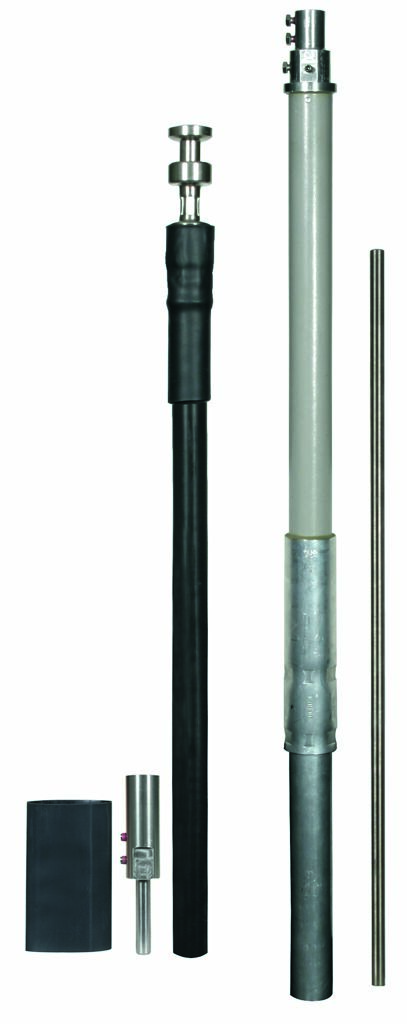

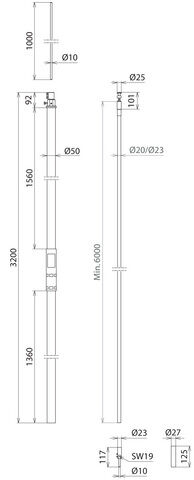

HVI-SET -jímač 3200/1000 mm + 6 m HVIlong černé 20 mm. Vodič HVI (vodič s vysokonapěťovou izolací) v podpůrné trubce, pro dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle ČSN EN 62305-3, pro zabránění nebezpečným přeskokům mezi částmi vnějšího systému ochrany před bleskem a vnitřními vodivými částmi (elektrická zařízení, potrubní vedení apod.) Pro zabránění vzniku plazivého výboje je vodič HVI opatřen speciálním pláštěm, který umožňuje řídit vůči vztažnému potenciálu vysoká impulzní napětí, způsobená bleskem. Provedení vodiče HVI (černý), s oblastí koncovky uvnitř podpůrné trubky a pružinovou PA svorkou v podpůrné trubce (délka 3200 mm) s jímací tyčí (D 10 mm délky 1000 mm) a s jedním uzemňovacím prvkem. Ekvivalent dostatečné vzdálenosti s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pro pevný nevodivý materiál).

• materiál jímací tyče: nerez
• plošné rozměry stojanu: 1000 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 3200 mm
• přepravní délkai: 3200 mm
• vnější průměr: 50 mm
• průměr vodiče: 20 mm
• barva vodiče: černá
• RAL: 9011
• materiál vodiče: měď
• průřez jádra: 19 mm2
• zatížitelnost bleskovým proudem (Klasse / I_imp): H1 / 150 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): 75 cm
• materiál izolace: PE
• materiál pláště: PE
• charaktiristika pláště: odolný vůči povětrnostním vlivům a UV záření
• připojovací průměr: 10 mm
• materiál připoovacího členu: nerez
• podpůrná trubka: 50 x 4 mm
• min. objednací délka: 6 m
• max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
• max. rychlost nárazového větru:
  (max. volná délka 3500 mm, 1x HVI vnitřní) 237 km/h
  (max. volná délka 3500 mm, 1x HVI vnější) 227 km/h
  max. volná délka 3500 mm, 4x HVI šedá vnější) 200 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
