Popis produktu

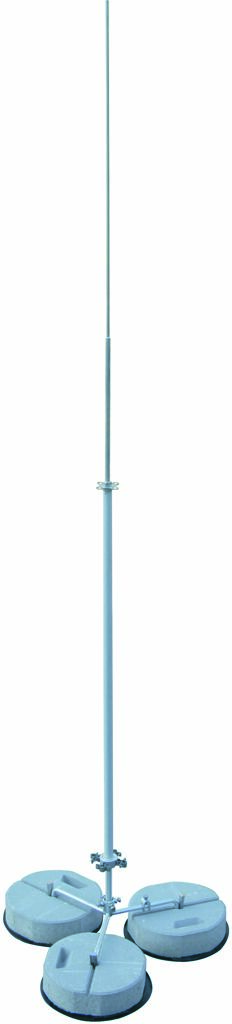

Jímací stožár 30 pro vodič HVI-light SET s třínohým stativem L 2800 mm. Jímací stožár 30 pro vodiče HVI-light, pro instalaci na plochou střechu se sklonem max. 10°. Kompletní sestava s připojovací destičkou na připojení vodičů vodičů HVI-light. Upevňovací sada pro montáž vedení a tříramenného stojanu. Provedení SET II, celková výška 2800 mm, obsahuje podpůrnou trubku GFK/Al a jímací tyč.

Jímací stožár na ploché střechy pro vodič HVI light se skládá ze čtyřnásobné připojovací destičky pro
vodiče HVI light a upevňovací sady pro montáž vedení na jímací stožár. K dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3). Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK). Stohovatelný betonový podstavec (obj. č. 102 010) a podložku (obj. č. 102 050) je třeba objednat samostatně. Jímací stožáry jsou dimenzovány podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)řizpůsobení sklonu střechy do max. 10 stupňů. Jímací stožár, Ø 30 pro vodič HVI light SET II.

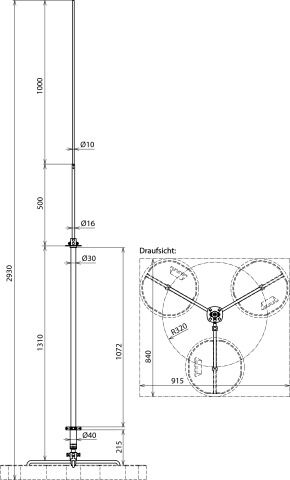

• výška: 2800 mm
• mateirál stojanu: FeZn
• plošné rozměry stojanu: 850 x 930 mm
• poloměr stojanu: 320 mm
• počet betonových podstavců: 3
• materiál podpůrné trubky: GFK / Al
• délka podpůrné trubky: 1300 mm
• délka izolační části: 1095 mm
• vnější průměr: 30 mm
• délka jímací tyče: 1500 mm
• trubka: Ø 30 mm
• koeficient materiálu: km = 0,7
• barva: světle šedá
• odolnost vůči UV záření: ano
• max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 132 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
