Popis produktu

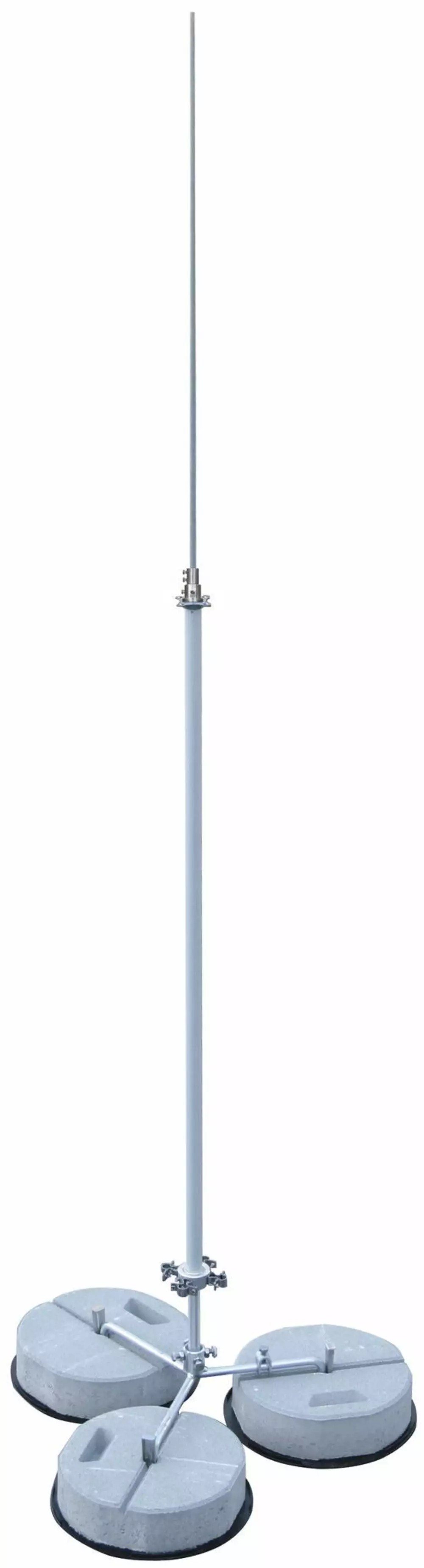

Jímací stožár 30 pro vodič HVI-light SET. Jímací stožár pro vodič HVI light na ploché střechy sestava se čtyřnásobnou připojovací destičkou pro vodiče HVI light a upevňovací sada pro montáž vedení na jímací stožár. Pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK). Jímací stožáry jsou dimenzovány podle Eurocode. Vyrovnání sklonu střechy do max. 10 stupňů.

• výška: 2300 mm
• materiál stojanu: FeZn
• plošné rozměry stojanu: 850 x 930 mm
• poloměr stojanu: 320 mm
• počet betonových podstavců: 3
• materiál podpůrné trubky: 1300 mm
• délka izolační části: 1095 mm
• vnější průměr: 30 mm
• délka jímací tyče: 1000 mm
• materiál jímací tyče: nerez
• max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 149 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
• barva: světle šedá
• odolné vůči UV záření: ano
