Popis produktu

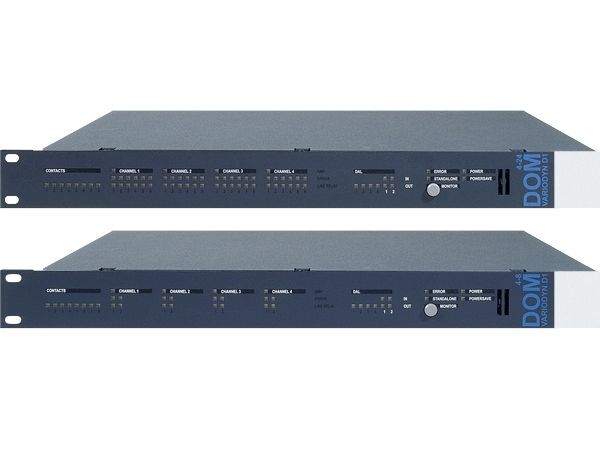

Digitální výstupní modul DOM4-24 - 583362.22, VARIODYN D1
DOM4-24 (Digital Output Module) je základní řídící jednotka systému evakuačního rozhlasu VARIODYN D1. Poskytuje rozhraní pro všechny vstupní a výstupní moduly a přitom řídí a monitoruje linky reproduktorů. Přes Ethernet je možné síťově propojit více modulů a vytvořit libovolně velký systém evakuačního rozhlasu. Digitální výstupní modul nabízí automatické a nepřetržité monitorování. Dojde-li k chybě, nahrazuje záložní zesilovač vadný pracovní zesilovač.
Zóny reproduktorů jsou nepřetržitě monitorovány kvůli zkratu, zemnímu svodu nebo přerušení. Vadné zóny reproduktorů jsou odpojeny.
Každá jednotka DOM4-8 poskytuje až 260 sekund paměti určené pro uchovávání audio záznamů jako jsou evakuační hlášení, alarmové signály a signály konce poplachu. Hlasitost každého zdroje je volně regulovatelná. K dispozici jsou také dodatečné filtry, např. parametrického ekvalizéru, horní a dolní propusti. Detekce poruch, jejich zobrazení a zaznamenání probíhá během pár sekund.
Modul DOM4-24 má čtyři nezávislé audio kanály, každý audio kanál může ovládat 24 reproduktorových zón. Možnost linkové anebo kruhová technologie.
Typ audio výstupu: symetrický
Jmenovitá úroveň: 0 dBu < 6 dBu
Přenosový rozsah: 20 ... 20000 Hz
Odstup signálu od šumu: > 70 dB/75 dB (A)
Výstupní impedance: > 5 k Ω, < 500 pF
Vstup ruchového mikrofonu (AVC): symetrický
Jmenovitá úroveň: -51 dBu
Frekvenční rozsah: 100 ... 8000 Hz
Odstup signálu od šumu: > 60 dB/65 dB (A)
Vstupní impedance: typ. 200 Ω
Obecné parametry:
- jmenovité napětí: 90 - 264 V AC
- jmenovitá frekvence: 47 - 440 Hz
- nouzové napájecí napětí: 24 V DC
- příkon: 50 / 80 W (při 230 V, w/o / 4 x DAL)
- zatížení kontaktu relé: 100 V DC/1 A
- teplota okolního prostředí: -5 °C/+ 55 °C
- vlhkost vzduchu:15 % až 90 % (nekondenzovaná)
- hmotnost: cca 6,8 kg
- rozměr š x v x h: 483 x 44 x 345 mm (1 HU, 19")
- prohlášení o vlastnostech DoP-20997130701
- certifikace VdS
- v souladu s EN 54-16
