Popis produktu

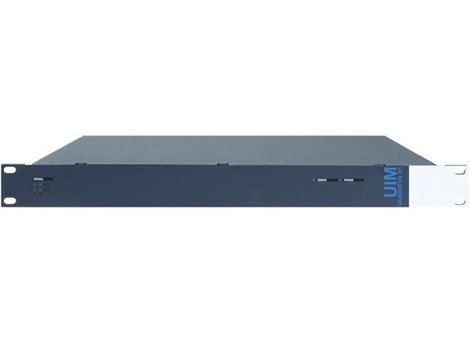

Univerzální modul rozhraní UIM - 583331.21

Univerzální modul rozhraní UIM pro připojení externích komponentů do systému VARIODYN D1. Vybaven 2 analogovými audio vstupy a 2 výstupy, 48 řídícími kontakty, které lze libovolně programovat na vstupy nebo výstupy. Možnost aktivace monitorování zkratu a přerušení na 8 řídících kontaktech. Připojení modulu UIM k řídící jednotce DOM prostřednictvím rozhraní DAL. Digitalizuje dva analogové audio vstupy, např. z přehrávače CD. Signály jsou dále přenášeny v digitální podobě pomocí sběrnice DAL do jednotky DOM.

Audio výstup

Jmenovitá úroveň 0 dBu

Přenosový rozsah 20 až 22000 Hz

Výstupní impedance 200 Ohm

Audio vstup:

Frekvenční rozsah 20 až 22000 Hz

Celk. harm. zkreslení při jmen. úrovni < 0.05 %

Obecné parametry:

• odběr proudu při 24 V DC: < 150 mA
• vstupy: max. 36 V DC
• výstupy: 36 V DC/50 mA
• teplota okolního prostředí: -5 °C/+ 55 °C
• rozměr š x v x h: 483 x 44 x 345 mm (1 HE, 19")
• v souladu s EN 54-16
• certifikace VdS
• prohlášení o vlastnostech: DoP 20997130701
