Popis produktu

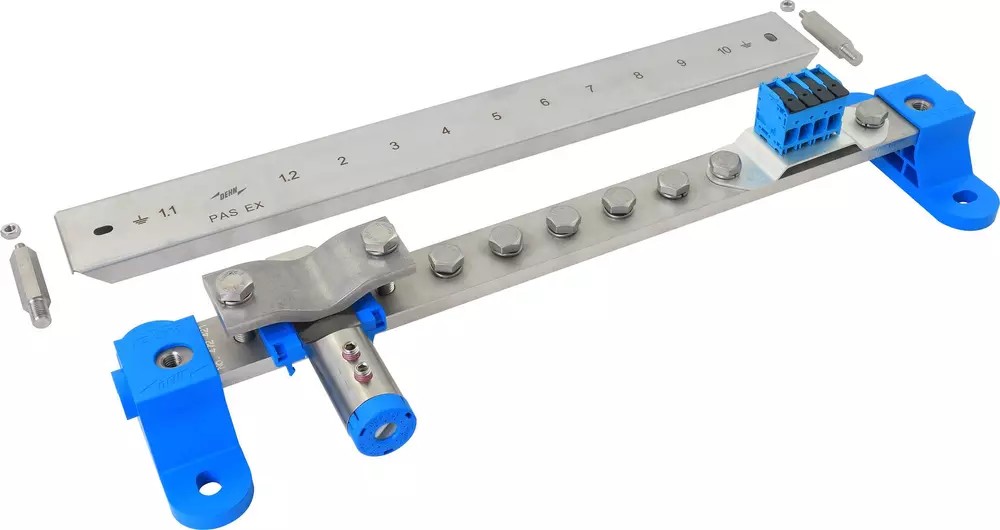

PA-(ekvipotenciální) přípojnice pro Ex zóny 1/21 a 2/22.

SET obsahuje: obj. č. 472 421 (PAS EX 11AP M10 V2A), obj. č. 472 498 (PAS EX R), obj. č. 472 497 (PAS EX CC), obj. č. 472 422 (PAS EX AD 11 AP)
Použití v prostředí s nebezpečím výbuchu Ex zóny 1 a 2 (plyny, páry, mlha) až do skupiny výbušnosti IIC a Ex zóny 21 a 22 (prach). Zajištění šroubů proti samovolnému uvolnění. Při aplikaci Push-in adaptéru je použití povoleno pouze ve vnitřních prostorách.

• připojení drátu/pásku: 1x pásek 30/40 mm nebo 1x drát prům. 10 mm
• připojení svorky: 4x 4-16 mm²
• připojení kabelového oka: 5x ohebný/pevný vodič 16-95 mm²
• materiál PA přípojnice: nerez
• materiál šroubů / pérové podložky: nerez
• materiál adaptéru pro drát: nerez
• číslo materiálu: 1.4301/1.4303
• materiál pouzdra adaptéru pro pásek: polyamid/bezhalogenový modrý
• materiál izolátoru: polyamid/bezhalogenový modrý
• materiál svorky: polyamid
• materiál upevňovací desky: Cu/gal (Ni)Sn
• materiál krytu / distančních šroubů / matic: nerez

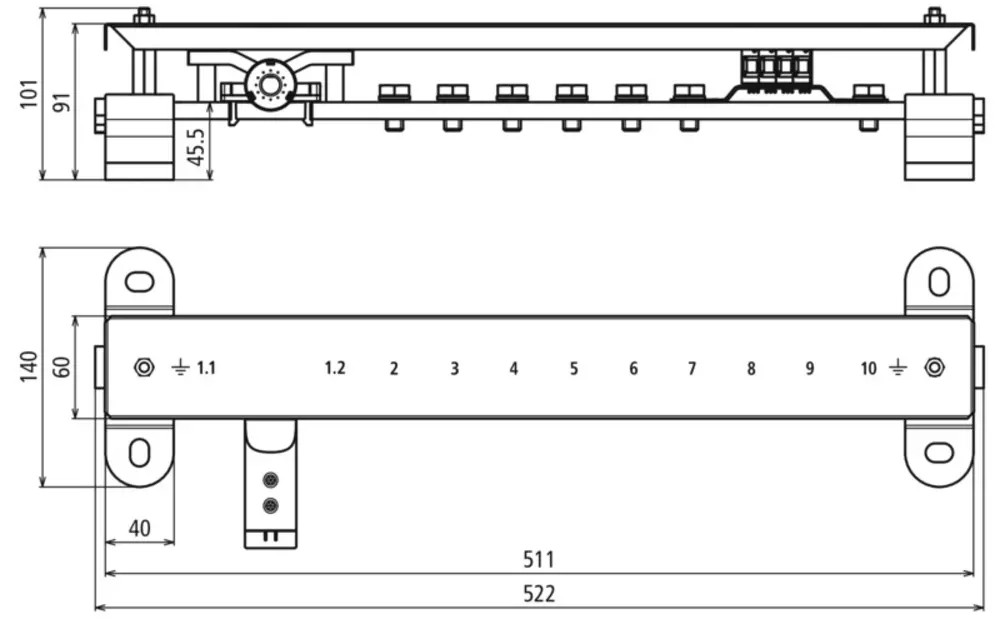

• průměr základny: 522 x 140 x 101 mm
• šrouby: M10 x 40 mm / M10 x 20 mm
• provedení šroubů: s pérovou podložkou
• impulzní bleskový proud (10/350 µs) nerez (V4A) 30x3,5 mm/40x5 mm: 2HExIIC 75 kA (bezjiskrový) T4 H 100 kA
• Impulzní bleskový proud (10/350 µs) FeZn 30x3,5 mm/40x5 mm: 1HExIIC 100 kA (bezjiskrový) T4
• impulzní bleskový proud (10/350 µs) nerez (V4A) Ø10 mm: NExIIC 50 kA (bezjiskrový) T4 75 kA
• impulzní bleskový proud (10/350 µs) FeZn Ø10 mm: 2HExIIC 75 kA (bezjiskrový) T4 H 100 kA
• impulzní bleskový proud (10/350 µs) Cu 16-95 mm2: 1HExIIC 100 kA (bezjiskrový) T4
• impulzní bleskový proud (10/350 µs) Cu 4-16 mm²: (žíla) 3 kA (bezjiskrový)
• impulzní bleskový proud (10/350 µs) Cu 4-16 mm²: (žíla) 25 kA
• jmen. svodový impulz. proud (8/20 µs) na žílu (In) Cu 4-10 mm²: 10 kA (bezjiskrový)
• jmen. svodový impulz. proud (8/20 µs) na žílu (In) Cu 16 mm²: 15 kA (bezjiskrový)
• max. zkratový proud (AC 50 Hz / DC / 5 s) nerez (V4A) 30x3,5 mm / 40x5 mm: 750 A/T4
• max. zkratový proud (AC 50 Hz / DC / 5 s) FeZn 30x3,5 mm / 40x5 mm: 1500 A/T4
• max. zkratový proud (AC 50 Hz / DC / 5s) nerez (V4A) Ø10 mm: 650 A/T4
• max. zkratový proud (AC 50 Hz / DC / 5s) FeZn Ø10 mm: 1000 A/T4
• max. zkratový proud (AC 50 Hz / DC / 5s) Cu 16 mm²: 750 A/T4
• max. zkratový proud (AC 50 Hz / DC / 5s) Cu 95 mm²: 3,1 kA/T4
• max. povrchová teplota T4: 135 °C
• provedení: odolnost proti UV záření
• norma: ČSN EN 62561-1 / ČSN CLC/TS 50703-2
