Popis produktu

PA-(ekvipotenciální) přípojnice pro Ex zóny 1/21 a 2/22. Použití v prostředí s nebezpečím výbuchu Ex zóny 1 a 2 (plyny, páry, mlha) až do skupiny výbušnosti IIC a Ex zóny 21 a 22 (prach). Zajištění šroubů proti samovolnému uvolněn. Použití je povoleno ve vnitřních i venkovních prostorách.
Třída zatížitelnosti bleskovým proudem H (100kA).
Zajištění šroubů proti samovolnému uvolnění podle VDE 0185-305-3 příloha 2.
Použití je povoleno ve vnitřním i venkovním prostředí.
Aby se zabránilo tvorbě „vousů“ v Ex prostředí, doporučuje se použití pocínovaných lisovaných kabelových ok s niklovou bariérovou vrstvou.

• teplotní třída T4 dle ČSN EN 62561-1: (VDE 0185-561-1)
• impulzní bleskový proud (10/350 µs) nerez (V4A) 30x3,5mm/40x5mm: 2HExIIC 75 kA (bezjiskrový) T4
• impulzní bleskový proud (10/350 µs) nerez (V4A) 30x3,5mm/40x5mm: H 100 kA;
• impulzní bleskový proud (10/350 µs) FeZn 30x3,5mm/40x5mm: 1HExIIC 100 kA (bezjiskrový) T4
• max. zkratový proud (AC 50Hz / DC / 5s) nerez (V4A) 30x3,5mm/40x5mm: 750 A / T4
• max. zkratový proud (AC 50Hz / DC / 5s) FeZn 30x3,5mm/40x5mm: 1500 A / T4
• impulzní bleskový proud (10/350 µs) Cu 16 - 95 mm²: 1HExIIC 100 kA (bezjiskrový) T4
• max. zkratový proud (AC 50Hz / DC / 5s) Cu 16mm²:  750 A / T4
• max. zkratový proud (AC 50Hz / DC / 5s) Cu 95mm²: 3,1 kA / T4
• maximální povrchová teplota T4: 135 °C

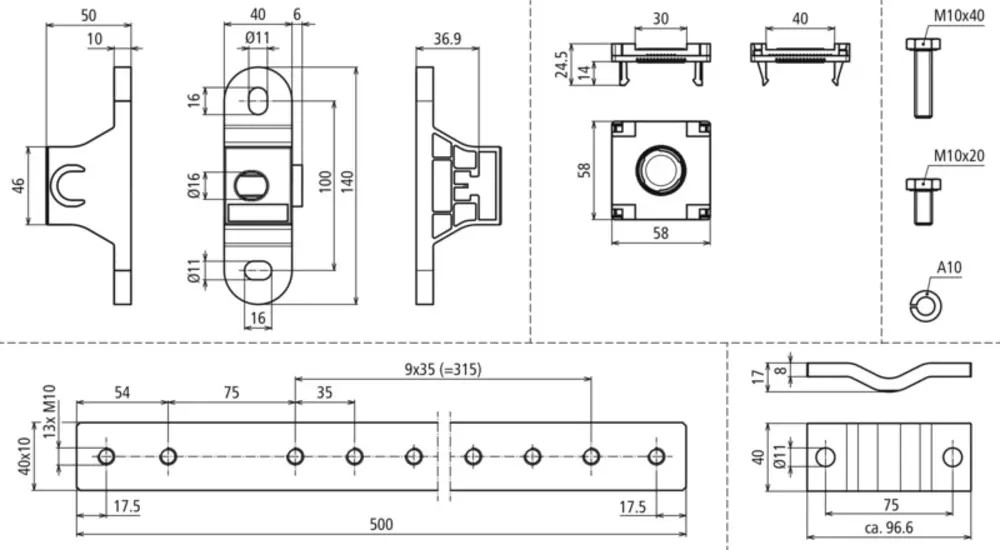

• lišta: 500 x 40 x 10 mm
• rozměr: 522 x 140 x 101 mm

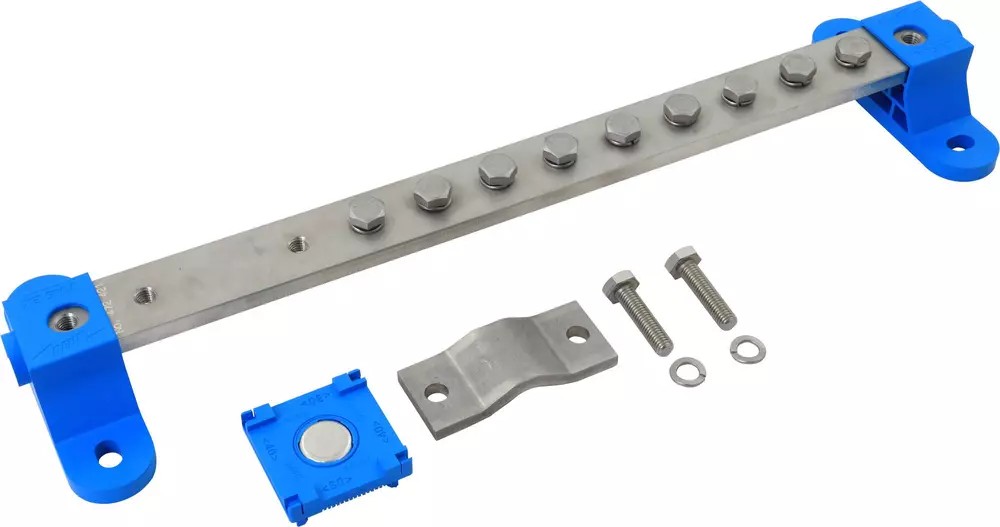

• připojení: 1x pásek (M10 x 40 mm s pérovou podložkou) + 9x kabelové oko (M10 x 20 mm s pérovou podložkou)
• přípojnice / příložka / šrouby / podložky: nerez, materiál č.: 1,4301/1,4303
• izolátor/pouzdro adaptéru pro pásek: polyamid, bezhalogenový modrý, odolnost proti UV záření
• normy: ČSN EN 62561-1 / ČSN CLC/TS 50703-2
