Popis produktu

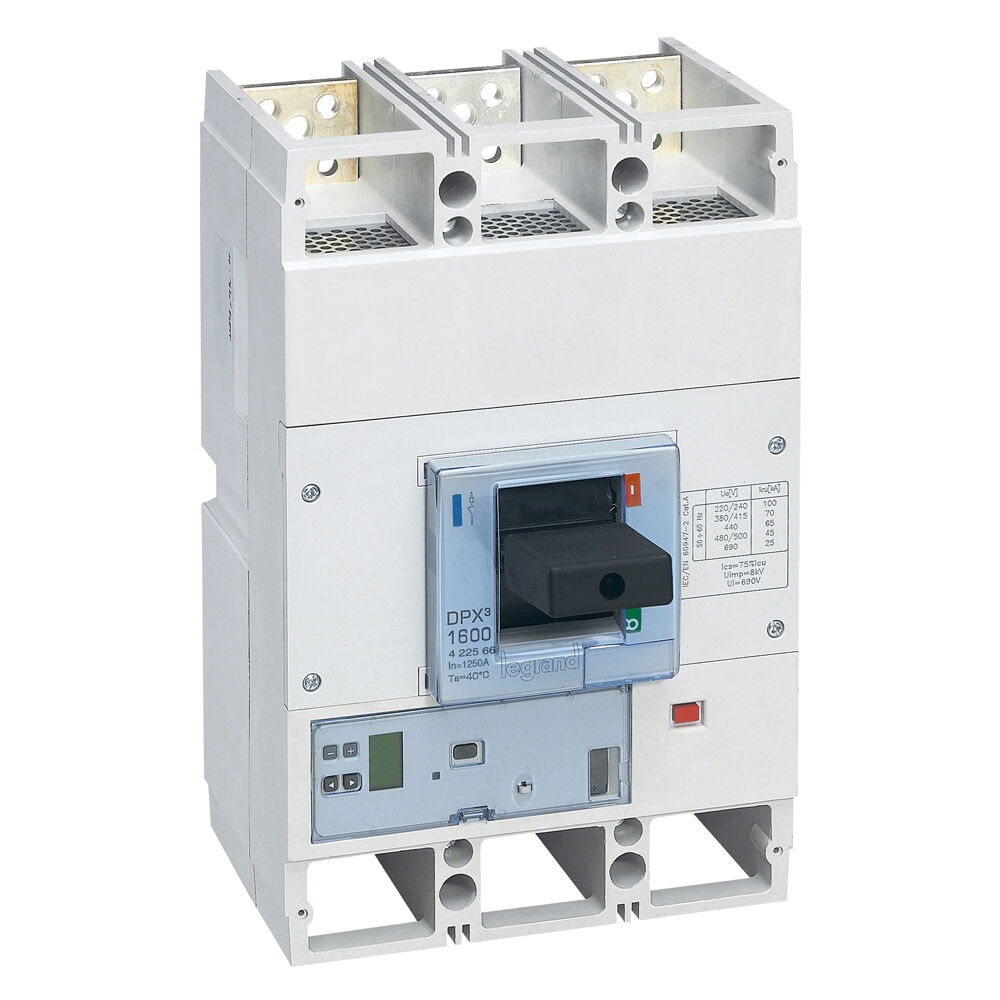

DPX3 elektronická spoušť 1600 pro výkonový jistič S1 3pólová 1250 A 70 kA. DPX³ kompaktní jistič pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným nadměrným proudem z přetížení nebo zkratu.

• krytí IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• jmenovitý trvalý proud Iu: 1250 A
• rozsah nastavení spouštěče přetížení: 500 - 1250 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• k dispozici je indikace aktivace: ano
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 70 kA
• rozsah nastavení krátkodobého zpoždění zkratové spouště: 750 - 12500 A
• rozsah nastavení nezpožděné zkratové spouště: 15000 - 15000 A
• volitelný pohon: ano
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• kompletní přístroj s ochranou: ano
• integrován pohon motoru: ne
• vhodné pro montáž na DIN lištu: ne
• vestavěná ochrana proti spojení se zemí: ne
• montáž chráněné sběrnice: ne
• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přep. kontaktů: 3

Vypínací schopnost 70 kA podle normy EN/IEC 60947-2, vhodná pro ochranu průmyslových instalací s vysokým výkonem.
V souladu s NEMA AB-1.
Jmenovité izolační napětí 1000 V.
Jmenovité impulzní výdržné napětí 8 kV.
Elektronická spoušť s nastavením Ir a Isd na MCCB pomocí knoflíku.
Okamžitá ochrana If = 5 kA.
Dodává se s připojovací deskou pro tyče a izolované štíty (fázové bariéry).
Lze namontovat klecové svorky, rozptylky, zadní svorky.
Může být vybaven proudovým relé, pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, rukojetí poháněnou motorem a příslušenstvím pro uzamčení.

Lze namontovat na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 poskytuje kompletní "projektový" přístup v prémiovém segmentu trhu a nabízí řadu zcela vhodnou pro aplikace s vysokým výkonem.
DPX³ 1600 je odpovědí na konkurenci v sub-segmentu projektů.
