Popis produktu

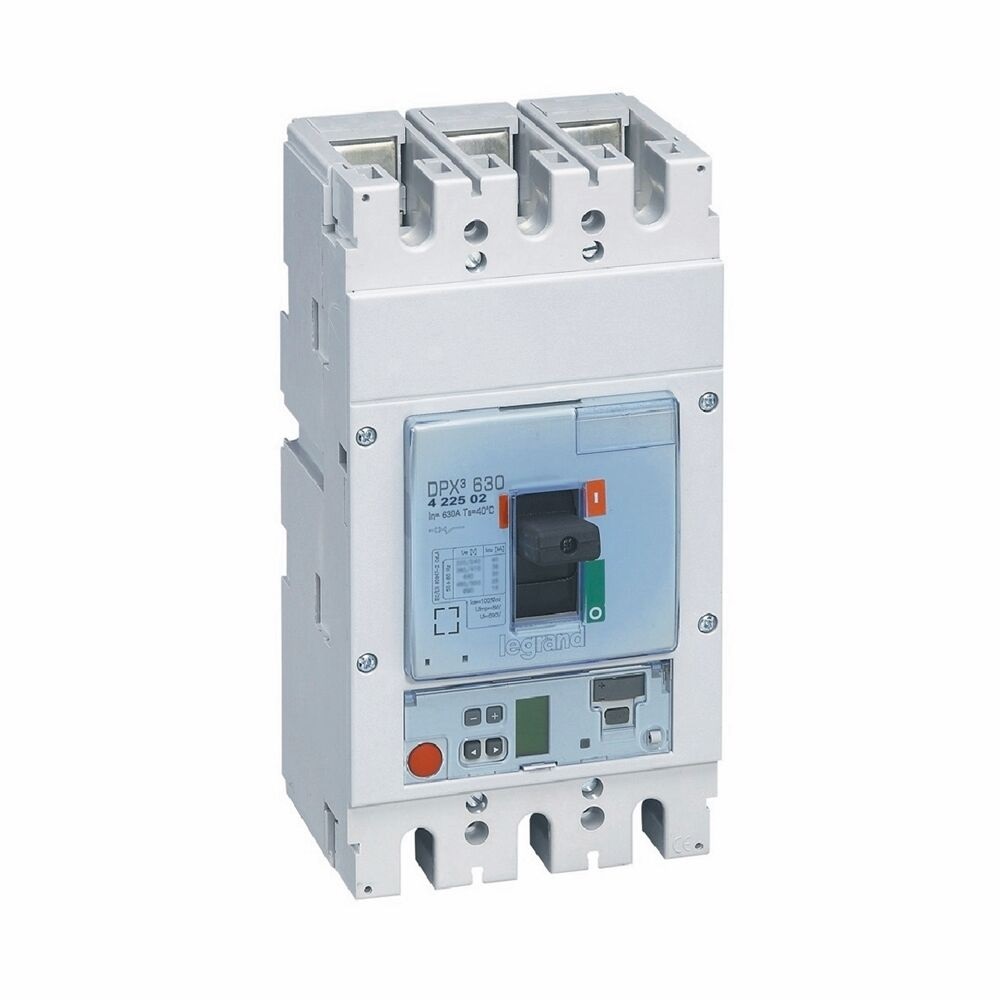

DPX3 elektronická spoušť 630 pro výkonný jistič S1 3pólová 630 A 36 kA. DPX³ kompaktní jistič pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným nadměrným proudem z přetížení nebo zkratu.

• krytí IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• jmenovitý trvalý proud Iu: 630 A
• rozsah nastavení spouštěče přetížení: 252 - 630 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• k dispozici je indikace aktivace: ano
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 36 kA
• rozsah nastavení krátkodobého zpoždění zkratové spouště : 378 - 6300 A
• rozsah nastavení nezpožděné zkratové spouště: 5000 - 5000 A
• volitelný pohon: ano
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• kompletní přístroj s ochranou: ano
• integrován pohon motoru: ne
• vhodné pro montáž na DIN lištu: ne
• vestavěná ochrana proti spojení se zemí: ne
• montáž chráněné sběrnice: ne
• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přep.kontaktů: 2

Vypínací schopnost 36 kA podle normy EN/IEC 60947-2, vhodná pro ochranu průmyslových instalací s vysokým výkonem.
V souladu s NEMA AB-1
Jmenovité izolační napětí 800 V.
Jmenovité impulzní výdržné napětí 8 kV
Elektronická spoušť s nastavením Ir a Isd na MCCB pomocí knoflíku.
Okamžitá ochrana If = 5kA
Dodává se s upevňovacími šrouby, připojovací deskou pro tyče a izolovanými štíty (fázovými bariérami).
Lze namontovat klecové svorky, rozpěrky, zadní svorky.
Může být vybaven modulem zemního svodu, proudovým relé, pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, rukojetí poháněnou motorem a příslušenstvím pro uzamčení.

Lze namontovat na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 poskytuje kompletní "projektový" přístup v prémiovém segmentu trhu a nabízí řadu zcela vhodnou pro aplikace s vysokým výkonem.
DPX³ 630 je odpovědí na konkurenci v sub-segmentu projektů.
Funkce zemního svodu lze dosáhnout přidáním speciálního modulu na spodní část samotného jističe.
