Popis produktu

• vypínací spínače pro přerušení obvodu pod napětím a oddělení nízkonapěťových elektrických obvodů
• může být přidružen k modulům svodového proudu nebo k odpovídajícím relé zbytkového proudu DPX³
• vyhovuje normě IEC 60947-3
• kategorie použití AC 23 A
• připojení identické s odpovídajícím DPX³

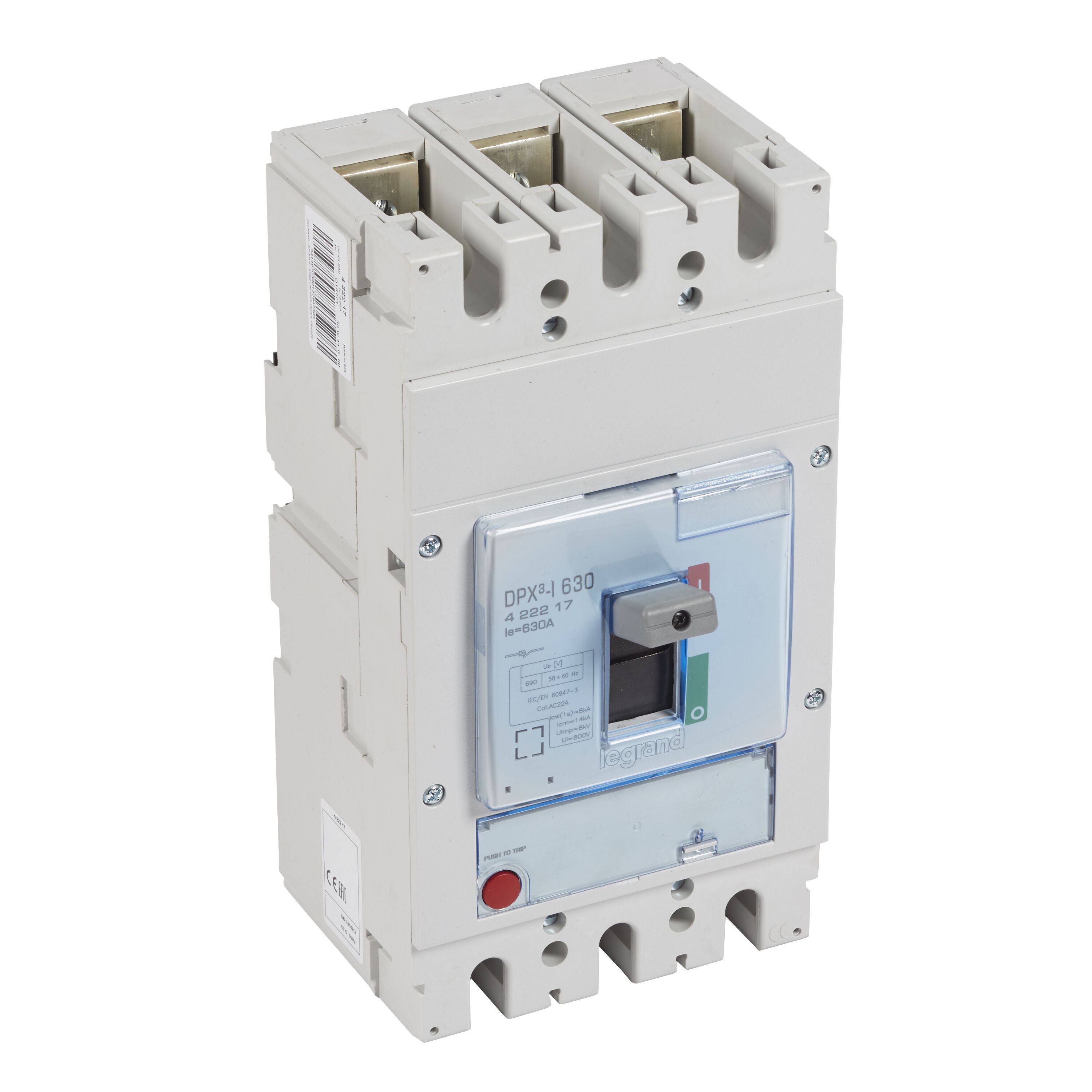

422217 DPX3-I 630 3P 630A

• krytí (IPzkratka pro INGRESS PROTECTION - ochrana proti vniknutí Obecně platí, že číselný údaj o stupni krytí IP je dvoumístné číslo, které musí být dle České státní normy ČSN EN 60 529 stanoveno pro každý elektrospotřebič. 1. číslice informuje o odolnosti elektrospotřebiče proti vniknutí pevného cizího tělesa a nebezpečným dotykem. 2. číslice určuje stupeň voděodolnosti.), přední strana: IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• jmenovitý trvalý proud Iu: 630 A
• jmenovité pracovní napětí: 220 - 690 V
• jmenovitý podmíněný zkratový proud Iq: 7,6 kA
• uzamykatelné: ano
• typ připojení hlavního obvodu: šroubová svorka
• verze jako zařízení nouzového zastavení: ano
• typ ovládacího prvku: páčka, klička
• provedení jako hlavní vypínač: ano
• provedení jako bezpečnostní spínač: ano
• provedení jako údržový /servisní spínač: ano
• jmenovitý pracovní výkon při AC-23, 400V: 252 kW
• jmenovitý krátkodobý výdržný proud Icw: 8 kA
• barva ovládacího prvku: šedá
• vhodné pro montáž na podlahu: ano
• vhodné pro montáž do rozvaděče: ano
• max. jmenovité provozní napětí Ue AC: 690 V
• volitelný pohon: ano
• volitelně napěťová spoušť: ano
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• dimenzovaný trvalý proud při AC-21,400 V: 630 A
• integrován pohon motoru: ne
• vhodné pro čelní montáž 4-otvory: ne
• vhodné pro čelní montáž centrálně: ne
• vhodné pro zadní montáž: ne
• provedení jako otočný spínač: ne
• počet pólů: 3
• počet pomocných přep. kontaktů: 2

Lze namontovat na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 poskytuje kompletní "projektový" přístup v prémiovém segmentu trhu a nabízí řadu zcela vhodnou pro aplikace s vysokým výkonem.
DPX³-I 630 je odpovědí na konkurenci v sub-segmentu projektů
Vzduchové vypínače DPX3-I nabízejí optimální řešení pro splnění požadavků na ochranu při vzniku elektrické instalace nízkého napětí (IEC/EN 60364-1).
