Popis produktu

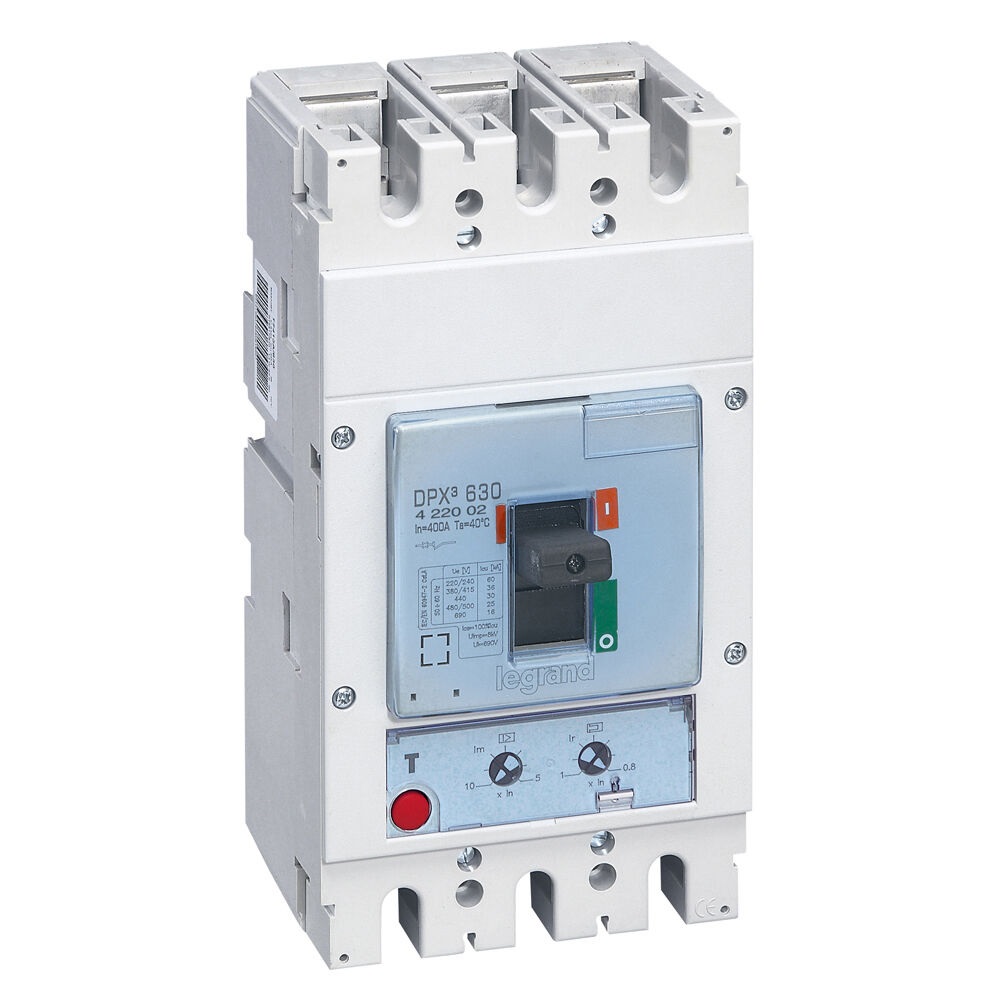

DPX3 630 tepelně magnetická spoušť pro výkonový jistič 3pólový 400 A 36 kA. DPX³ kompaktní jistič pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným nadměrným proudem z přetížení nebo zkratu.

• krytí: IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• jmenovitý trvalý proud Iu: 400 A
• rozsah nastavení spouštěče přetížení: 320 - 400 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• k dispozici je indikace aktivace: ano
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50Hz: 36 kA
• rozsah nastavení nezpožděné zkratové spouště: 2000 - 4000 A
• volitelný pohon: ano
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• kompletní přístroj s ochranou: ano
• integrován pohon motoru: ne
• vhodné pro montáž na DIN lištu: ne

• vestavěná ochrana proti spojení se zemí: ne
• montáž chráněné sběrnice: ne

• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přep. kontaktů: 2

Vypínací schopnost 36 kA podle normy EN/IEC 60947-2, vhodná pro ochranu průmyslových instalací s vysokým výkonem - V souladu s NEMA AB-1
Jmenovité izolační napětí 800 V - Jmenovité impulzní výdržné napětí 8 kV
Tepelná ochrana s rozsahem ručního nastavení 0,8-1,0 jmenovitého proudu - Magnetická ochrana s rozsahem ručního nastavení 5-10 jmenovitého proudu
Dodává se s upevňovacími šrouby, připojovací deskou pro tyče a izolovanými štíty (fázovými bariérami) - Lze namontovat klecové svorky, rozpěrky, zadní svorky.
Může být vybaven modulem zemního svodu, proudovým relé, pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, rukojetí poháněnou motorem a příslušenstvím pro uzamčení.
Lze namontovat na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 poskytuje kompletní "projektový" přístup v prémiovém segmentu trhu a nabízí řadu zcela vhodnou pro aplikace s vysokým výkonem.
DPX³ 630 je odpovědí na konkurenci v sub-segmentu projektů
Funkce zemního svodu lze dosáhnout přidáním speciálního modulu na spodní část samotného jističe.
