Popis produktu

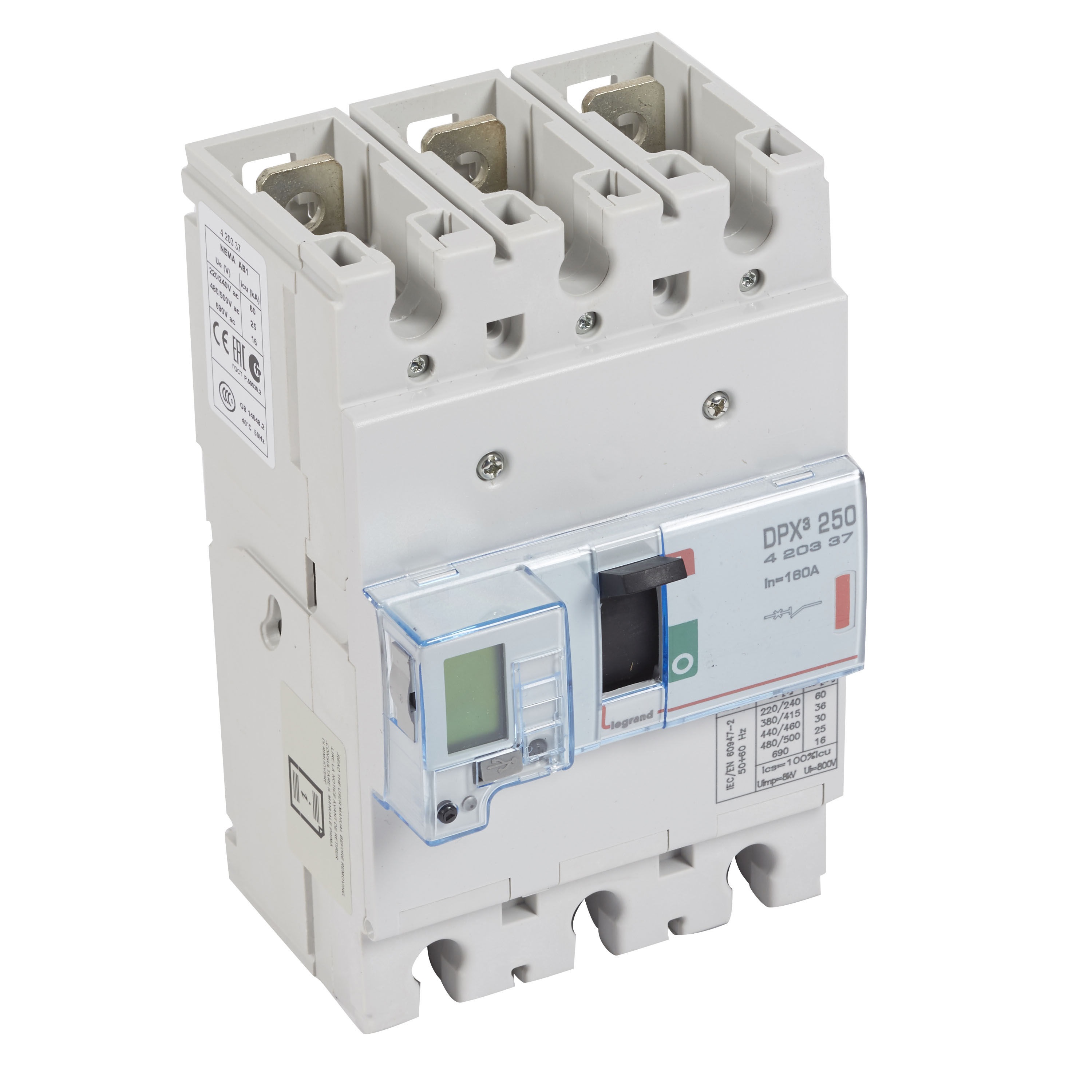

DPX3 jistič 250 ELE, 3pólový, 160 A, 36 kA. DPX³ kompaktní jistič pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným nadměrným proudem z přetížení nebo zkratu.

• krytí IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• vhodné pro montáž na DIN lištu: ano
• volitelný pohon: ano
• montáž chráněné sběrnice: ano
• kompletní přístroj s ochranou: ano
• jmenovitý trvalý proud Iu: 160 A
• rozsah nastavení spouštěče přetížení: 64 - 160 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• integrován pohon motoru: ne
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 36 kA
• rozsah nastavení krátkodobého zpoždění zkratové spouště: 96 - 1600 A
• rozsah nastavení nezpožděné zkratové spouště: 96 - 1600 A
• vestavěná ochrana proti spojení se zemí: ne
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• počet pomocných rozp.kontaktů: 1
• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přepínacích kontaktů: 1

Vypínací schopnost 36 kA podle normy EN/IEC 60947-2, vhodná pro ochranu komerčních a středních energetických zařízení.
V souladu s NEMA AB-1
Jmenovité izolační napětí 800 V. Jmenovité impulzní výdržné napětí 8 kV.
Tepelná ochrana s rozsahem ručního nastavení 0,8-1,0 jmenovitého proudu.
Magnetická ochrana s rozsahem ručního nastavení 5-10 jmenovitého proudu.
Dodává se s upevňovacími šrouby, připojovací deskou pro tyče nebo kabelová oka a izolovanými stíněními (fázovými bariérami).
Lze namontovat klecové svorky, rozpěrky, zadní svorky.
Lze vybavit pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, motorovou rukojetí a příslušenstvím pro uzamčení.
