Popis produktu

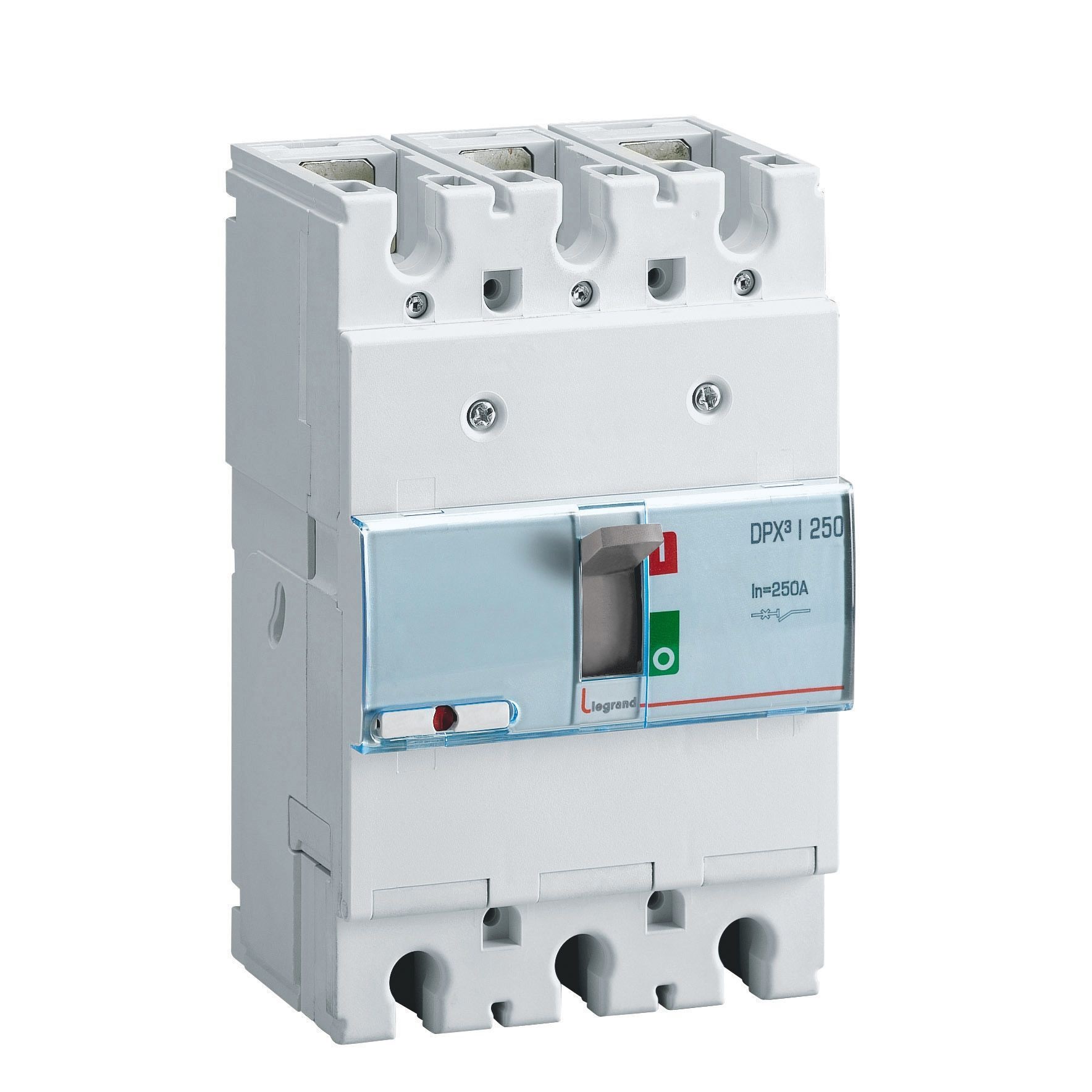

DPX3 beznapěťový spínač 250 vypínací 3pólový 250 A. DPX³-I, beznapěťový spínač pro vypínání obvodů při zatížení a odpojování elektrických obvodů nízkého napětí

• krytí přední strana IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• jmenovitý trvalý proud Iu: 250 A
• jmenovité pracovní napětí: 220 - 690 V
• jmenovitý podmíněný zkratový proud Iq: 1.7 kA
• uzamykatelné: ano
• typ připojení hlavního obvodu: šroubová svorka
• verze jako zařízení nouzového zastavení: ano
• typ ovládacího prvku: páčka, klička
• provedení jako hlavní vypínač: ano
• provedení jako bezpečnostní spínač: ano
• provedení jako údržový /servisní spínač: ano
• jmenovitý pracovní výkon při AC-23, 400V: 100 kW
• jmenovitý krátkodobý výdržný proud Icw: 1.7 kA
• barva ovládacího prvku: šedá
• vhodné pro montáž na podlahu: ano
• vhodné pro montáž do rozvaděče: ano
• max. jmenovité provozní napětí Ue AC: 690 V
• volitelný pohon: ano
• volitelně napěťová spoušť: ano
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• dimenzovaný trvalý proud při AC-21,400 V: 250 A
• integrován pohon motoru: ne
• vhodné pro čelní montáž 4-otvory: ne
• vhodné pro čelní montáž centrálně: ne
• vhodné pro zadní montáž: ne
• provedení jako otočný spínač: ne
• počet pomocných spín.kontaktů: 1
• počet pomocných rozp.kontaktů: 1
• počet pólů: 3
• počet pomocných přep.kontaktů: 1

V souladu s normou EN/IEC 60947-3, vhodné pro komerční a středně výkonné instalace.
V souladu s NEMA AB-1.
Jmenovité izolační napětí 800 V.
Jmenovité impulzní výdržné napětí 8 kV.
Může být vybaven modulem zemního svodu, proudovým relé, pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, rukojetí poháněnou motorem a příslušenstvím pro uzamčení.
Dodává se s upevňovacími šrouby, šrouby pro připojení a izolovanými štíty (fázovými bariérami).
Lze namontovat klecové svorky, rozpěrky, zadní svorky.
Kategorie použití AC 23 A

Lze namontovat na lištu nebo na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 poskytuje kompletní "projektový" přístup v prémiovém segmentu trhu a nabízí řadu zcela vhodnou pro aplikace s vysokým výkonem.
DPX³-I 250 je odpovědí na konkurenci pro snížené potřeby sub-segmentu toků.
