Popis produktu

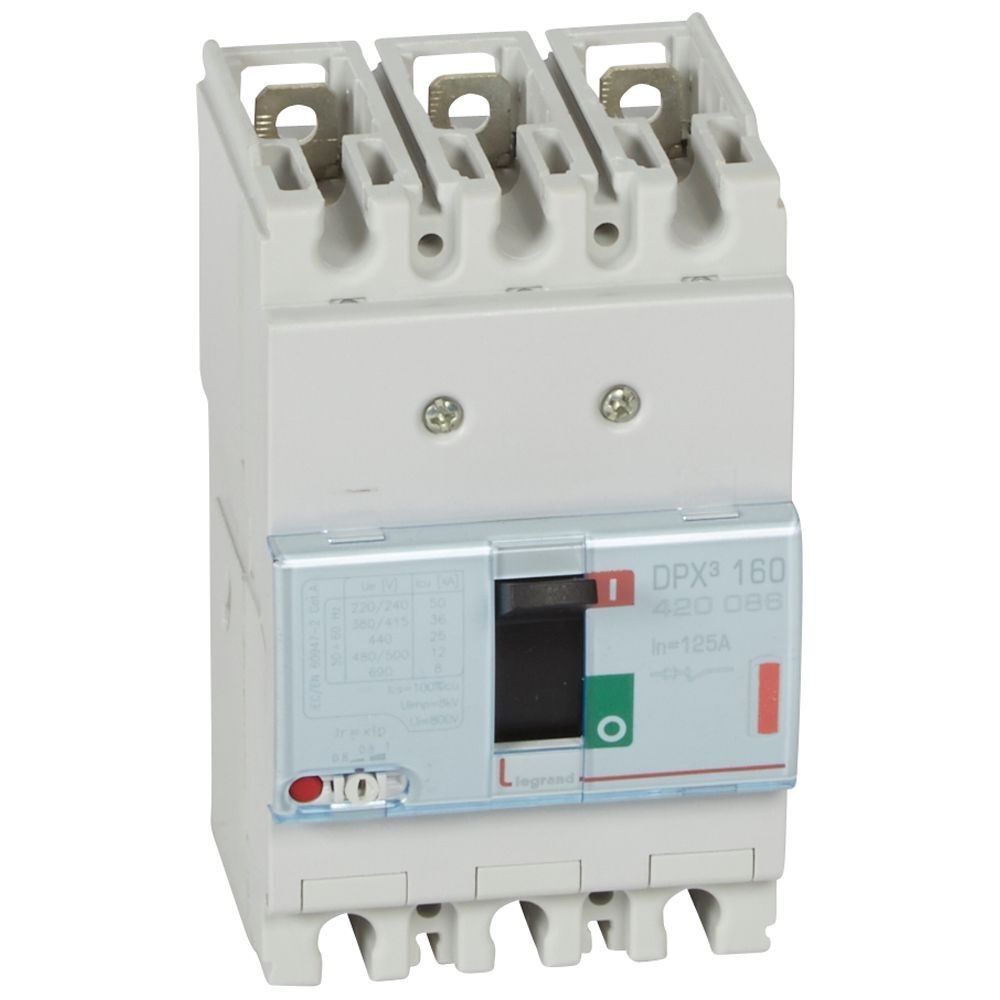

DPX3 160 TM 3P 125A 36 kA. DPX³ kompaktní jistič pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným nadměrným proudem z přetížení nebo zkratu.

• krytí (IPzkratka pro INGRESS PROTECTION - ochrana proti vniknutí Obecně platí, že číselný údaj o stupni krytí IP je dvoumístné číslo, které musí být dle České státní normy ČSN EN 60 529 stanoveno pro každý elektrospotřebič. 1. číslice informuje o odolnosti elektrospotřebiče proti vniknutí pevného cizího tělesa a nebezpečným dotykem. 2. číslice určuje stupeň voděodolnosti.): IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• vhodné pro montáž na DIN lištu: ano
• volitelný pohon: ano
• montáž chráněné sběrnice: ano
• kompletní přístroj s ochranou: ano
• jmenovitý trvalý proud Iu: 125 A
• rozsah nastavení spouštěče přetížení: 100 - 125 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• integrován pohon motoru: ne
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 36 kA
• rozsah nastavení krátkodobého zpoždění zkratové spouště: 1250 - 1250 A
• rozsah nastavení nezpožděné zkratové spouště: 1250 - 1250 A
• vestavěná ochrana proti spojení se zemí: ne
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• počet pomocných rozp.kontaktů: 1
• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přep.kontaktů: 1



Vypínací schopnost 36 kA podle normy EN/IEC 60947-2, vhodná pro ochranu komerčních a středních energetických zařízení.
V souladu s NEMA AB-1.
Jmenovité izolační napětí 800 V.
Jmenovité impulzní výdržné napětí 8 kV.
Tepelná ochrana s ručním nastavením v rozsahu 0,8-1,0 jmenovitého proudu.
Magnetická ochrana pevně nastavená na desetinásobek jmenovitého proudu (minimálně 400 A).
Dodává se s upevňovacími šrouby, klecovými svorkami, maximálně 70 mm² ohebného kabelu nebo maximálně 95 mm² pevného kabelu.
Lze vybavit dalším připojovacím příslušenstvím: klecové svorky, rozpěrky, zadní svorky.
Lze vybavit pomocnými zařízeními (bočníková spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, motorovou rukojetí a příslušenstvím pro uzamčení.
Lze použít s otočnou rukojetí nebo motorovým pohonem.
K dispozici je uzamykací příslušenství.

Lze namontovat na lištu nebo na desku ve skříních a rozvaděčích XL³ nebo XL³ S.
Klimatické podmínky podle IEC/EN 60947-1, příloha Q, kat. F vystavené teplotě, vlhkosti, vibracím, nárazům a solné mlze.
Platforma DPX3 byla vyvinuta s cílem poskytnout nové řešení ochranných zařízení pro přesnější přístup v "tokových" instalacích, aby nabídla správnou odpověď malým stavitelům panelů nebo instalatérům.
DPX³160 je odpovědí na konkurenci pro snížené potřeby sub-segmentu toků.
