Popis produktu

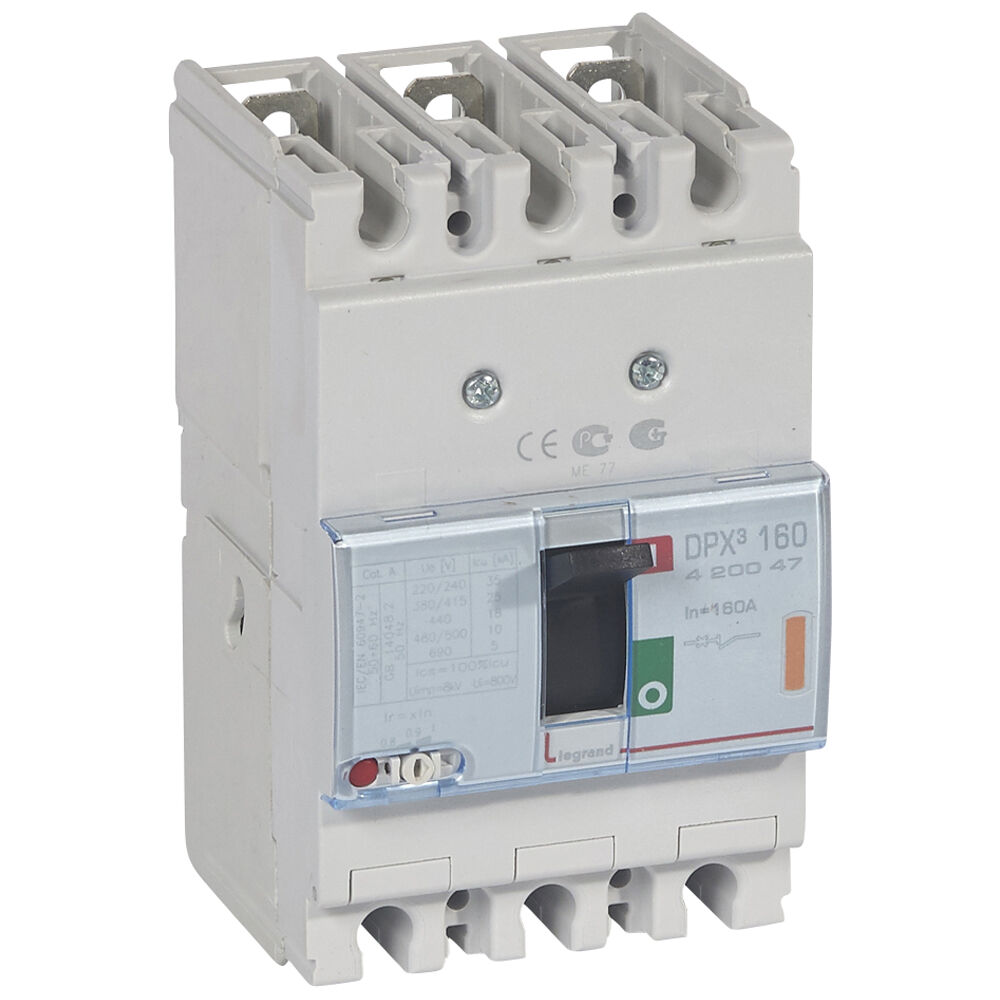

DPX3 výkonový jistič 160 TM 3pólový 160 A 25 kA. Jistič s tepelně magnetickou spouští.

• krytí IP30Ochrana proti vniknutí cizích pevných těles o průměru 2,5 mm a větších a před dotykem nástrojem; žádná ochrana proti vodě. Vhodné pro použití v kancelářských budovách, zdravotnických zařízeních nebo hotelech na chodbách, interiérových schodištích apod.
• k dispozici je indikace aktivace: ano
• vhodné pro montáž na DIN lištu: ano
• volitelný pohon: ano
• montáž chráněné sběrnice: ano
• kompletní přístroj s ochranou: ano
• jmenovitý trvalý proud Iu: 160 A
• rozsah nastavení spouštěče přetížení: 128 - 160 A
• rozsah jmenovitého napětí: 220 - 690 V
• pozice připojení pro hlavní obvod: vpředu
• integrován pohon motoru: ne
• typ připojení hlavního obvodu: šroubová svorka
• typ ovládacího prvku: páčka, klička
• jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 25 kA
• rozsah nastavení krátkodobého zpoždění zkratové spouště: 1600-1600 A
• rozsah nastavení nezpožděné zkratové spouště: 1600-1600 A
• vestavěná ochrana proti spojení se zemí: ne
• konstrukční typ zařízení: vestavěné zařízení pevně zabudované
• počet pomocných rozp. kontaktů: 1
• s vestavěným podpěťovým spouštěčem: ano
• počet pólů: 3
• počet pomocných přep. kontaktů: 1

Vypínací schopnost 25 kA podle normy EN/IEC 60947-2 vhodná pro ochranu komerčních a středních energetických zařízení.
V souladu s NEMA AB‐1.
Jmenovité izolační napětí 800 V.
Jmenovité impulzivní napětí 8 kV.
Tepelná ochrana s manuálním rozsahem nastavení 0,8-1,0 jmenovitého proudu.
Magnetická ochrana pevně nastavená v desetinásobku jmenovitého proudu (minimálně 400 A).
Dodává se s upevňovacími šrouby, klecové svorky 70 mm2, maximální pružný kabel nebo maximální tuhý kabel 95 mm2.
Může být vybaveno pomocnými prvky (vypínací spoušť, podpěťová spoušť, pomocný kontakt), otočnou rukojetí, motoricky poháněnou rukojetí a blokovacím příslušenstvím.
Lze použít s otočnými rukojeťmi nebo motorovým pohonem.
K dispozici je blokovací příslušenství.
