Popis produktu

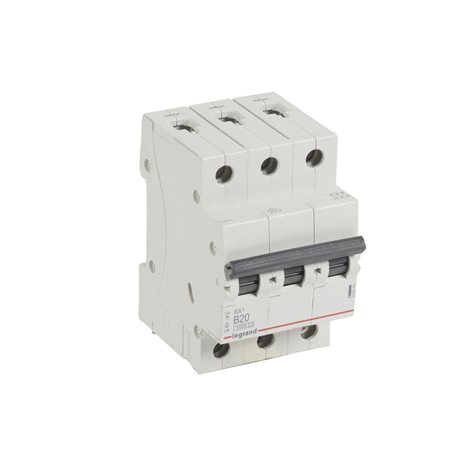

RX3 jistič 3pólový B20 6000 A. Termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem.
Může být také použit k ovládání a odpojení instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02

• vypínací charakteristika: B
• počet pólů (celkem): 3
• počet jištěných pólů: 3
• jmenovitý proud: 20 A
• jmenovité napětí: 400 V, 360 - 440 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 10 kA
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V: 6 kA
• jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 230 V: 10 kA
• jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 400 V: 6 kA
• druh napětí: AC
• třída omezení energie: 3
• kmitočet: 50 - 60 Hz
• společně spínaný nulový vodič: ne
• stupeň znečištění: 2
• šířka v modulárních jednotkách: 3
• montáž pod omítku: ano
• možnost vybavení doplňkovými zařízeními: ne
• ochrana proti výbuchu: ne
• montážní hloubka: 44 mm
• způsob montáže: DIN lišta
• druh připojení: přípojnice a kabel
• skladovací teplota: -40 až +70 °C
• rozměry: 53,1 x 88,5 x 77,8 mm

Vypínací schopnost 6000 A podle normy IEC 60898-1 pro domovní instalace. Vypínací práh v případě zkratu mezi 60 A a 100 A (křivka B mezi 3 In a 5 In).
Může být připojen buď měděným kabelem, kolíkovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529. Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 60898-1).
Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.
