Popis produktu

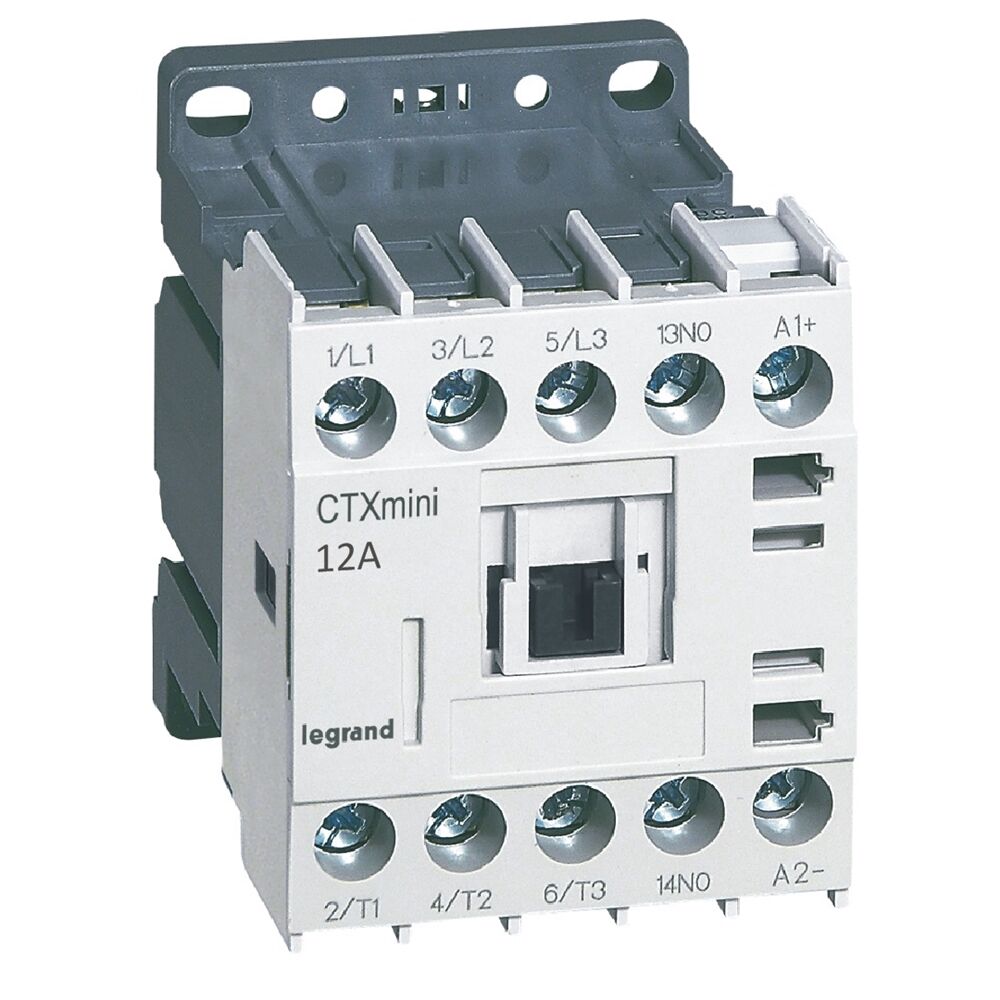

CTX3 elektromagnetický stykač MINI 3P 12 A 24 V DC. Elektromagnetický stykač určený ke spínání a vypínání elektrických obvodů. Může být použit v kombinaci s nadproudovým relé nebo s motorovým spouštěčem.

• jmenovité ovládací napájecí napětí Us při DC: 20,4 - 26,4 V
• druh napětí pro spuštění: DC
• počet hlavních rozpínacích kontaktů: 0
• počet hlavních spínacích kontaktů: 3
• způsob připojení hlavního obvodu: kabelová svorka
• jmenovitý provozní proud Ie při AC-1, 400 V: 20 A
• jmenovitý provozní proud Ie při AC-3, 400 V: 12 A
• jmenovitý provozní výkon při AC-3, 400 V: 5,5 kW
• počet pomocných spínacích kontaktů: 1
• počet pomocných rozpínacích kontaktů: 0
• vhodné pro montáž na DIN lištu: ano

Jmenovitý proud 12 A (AC-3) pro spínání třífázových motorů do 5,5 kW (415 V). Odporové zátěže do 20 A (AC-1).
Kapacita šroubových svorek: 2 x 1,25 mm² až 2 mm² / Cívka 0,75 mm² až 2,5 mm² / Aux. 0,75 mm² až 2,5 mm².
1NO pomocný kontakt.
Lze vybavit všemi pomocnými zařízeními a příslušenstvím Legrand CTX3 mini.
Výdrž: až 12 milionů mechanických operací a 1 milion elektrických operací.
Počet operačních cyklů (AC-3) za hodinu: 1800.
Zařízení splňuje požadavky na omezení látek a bylo navrženo s ohledem na životní prostřed
