Popis produktu

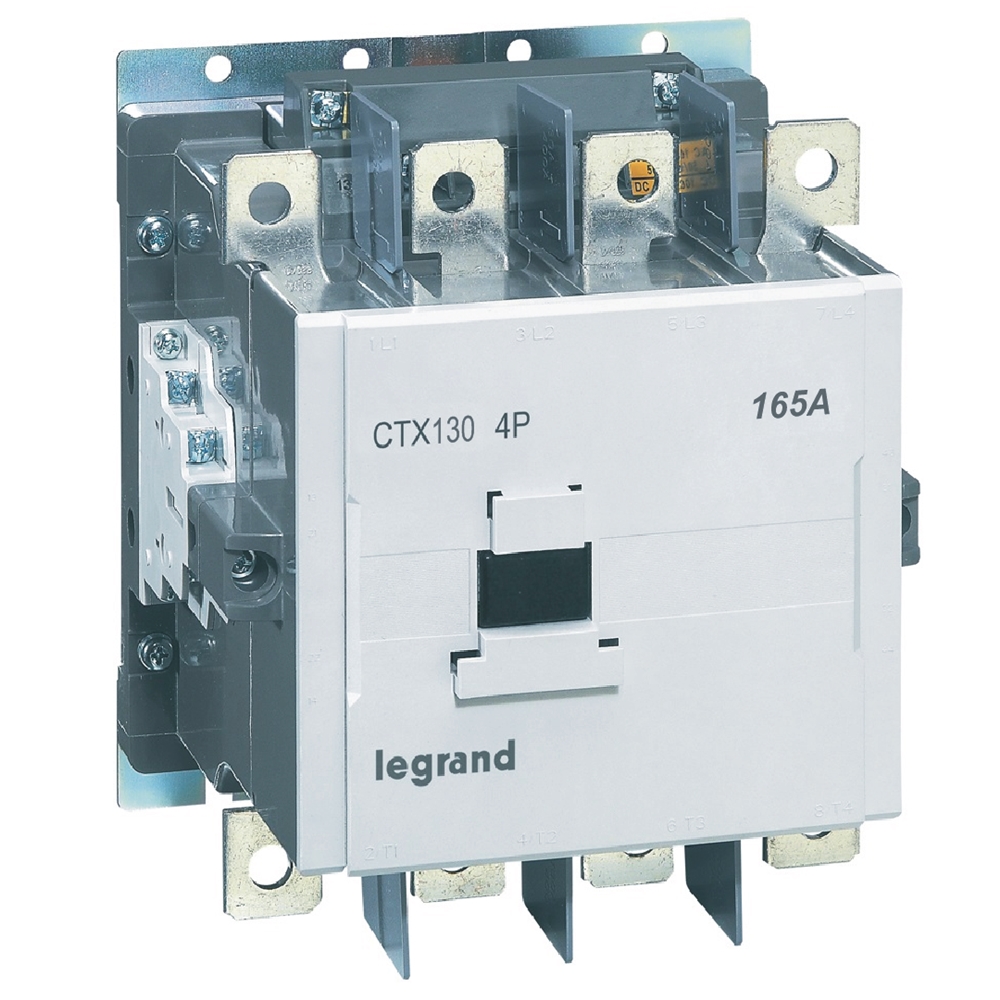

CTX3 stykač 4P 165 A AC1 100 - 240 V AC/DC. Stykač pro spínání silových elektrických obvodů.

• jmenovité ovládací napájecí napětí Us při AC 50 Hz: 85 - 264 V
• jmenovité ovládací napájecí napětí Us při AC 60 Hz: 85 - 264 V
• jmenovité ovládací napájecí napětí Us při DC: 85 - 242 V
• druh napětí pro spuštění: AC/DC
• počet hlavních rozpínacích kontaktů: 0
• počet hlavních spínacích kontaktů: 4
• způsob připojení hlavního obvodu: šroubové připojení
• jmenovitý provozní proud Ie při AC-1, 400 V: 165 A
• jmenovitý provozní proud Ie při AC-3, 400 V: 120 A
• jmenovitý provozní výkon při AC-3, 400 V: 60 kW
• počet pomocných spínacích kontaktů: 2
• počet pomocných rozpínacích kontaktů: 2
• vhodné pro montáž na DIN lištu: ne


Jmenovitý proud 165 A (AC-1) pro spínání odporových zátěží.
Kapacita šroubových svorek:

• Výkon 35 mm² až 70 mm² / Cívka 1,25 mm² až 5,5 mm² / Pomoc
• Obvod 1,25 mm² až 5,5 mm²

Lze vybavit všemi zařízeními a příslušenstvím Legrand CTX3auxiliary.
Výdrž: až 5 milionů mechanických operací a 0,8 milionu elektrických operací. Počet provozních cyklů (AC-1) za hodinu: 1200.
Zařízení splňuje požadavky na omezení látek a bylo navrženo s ohledem na životní prostředí.

Výrobek speciálně navržený pro terciární a průmyslové instalace. Doporučuje se pro spínání induktivních a neinduktivních zátěží. Před instalací tohoto výrobku si přečtěte návod. Používejte pouze příslušenství značky Legrand.
Možnost upevnění na montážní desku.
Vybaveno pomocnými kontakty 2NO + 2NC, sestaveno z výroby. Navrženo tak, aby umožňovalo snadnou výměnu cívky.
Odnímatelný přední kryt pro vizuální kontrolu obloukových komor a kontaktů.
