Popis produktu

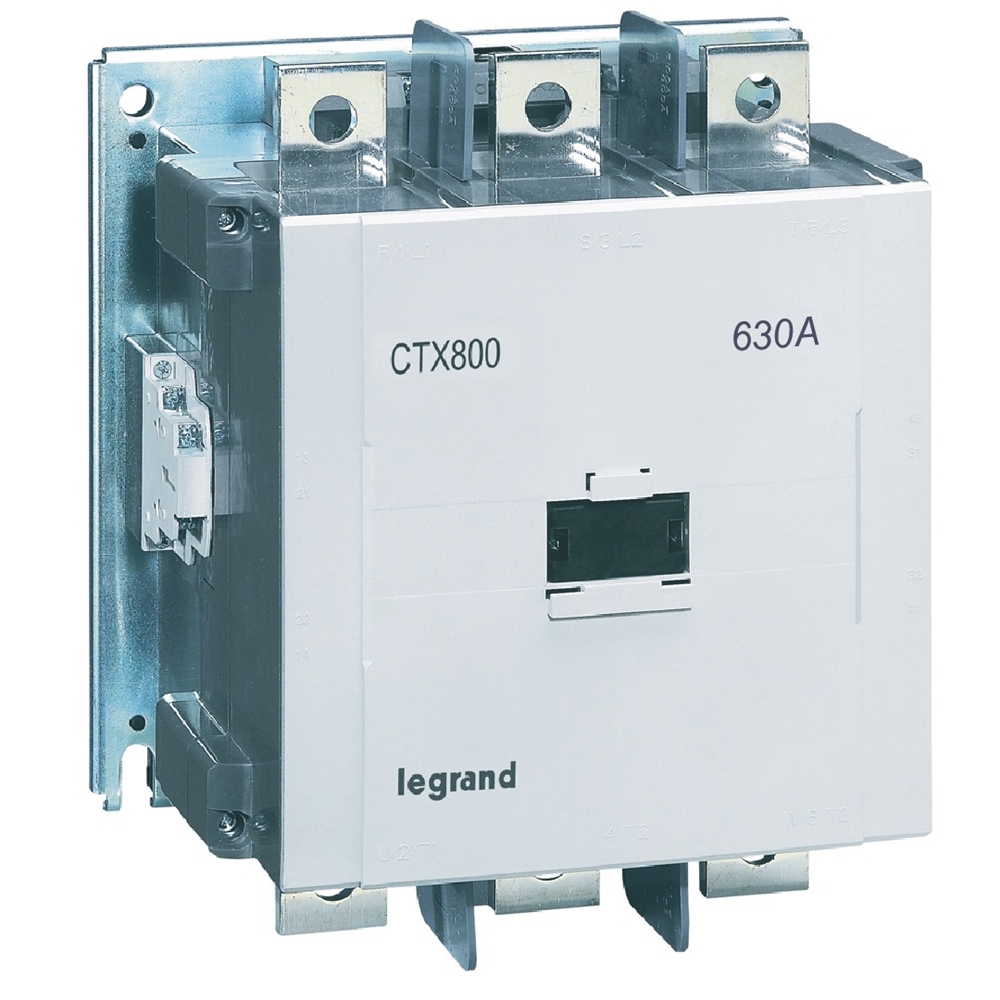

CTX3 stykač 3P 630 A 200 - 240 V AC/DC. Elektromagnetický stykač určený ke spínání a vypínání elektrických obvodů. Může být použit v kombinaci s nadproudovým relé nebo s motorovým spouštěčem.

• jmenovité ovládací napájecí napětí Us při AC 50 Hz: 170 - 264 V
• jmenovité ovládací napájecí napětí Us při AC 60 Hz: 170 - 264 V
• jmenovité ovládací napájecí napětí Us při DC: 170 - 242 V
• druh napětí pro spuštění: AC/DC
• počet hlavních rozpínacích kontaktů: 0
• počet hlavních spínacích kontaktů: 3
• způsob připojení hlavního obvodu: šroubové připojení
• jmenovitý provozní proud Ie při AC-1, 400 V: 660 A
• jmenovitý provozní proud Ie při AC-3, 400 V: 630 A
• jmenovitý provozní výkon při AC-3, 400 V: 330 kW
• jmenovitý pracovní proud Ie při AC-4, 400 V: 400 A
• jmenovitý pracovní výkon Ie při AC-4, 400 V: 200 kW
• počet pomocných spínacích kontaktů: 2
• počet pomocných rozpínacích kontaktů: 2
• vhodné pro montáž na DIN lištu: ne

Jmenovitý proud 630 A (AC-3) pro spínání třífázových motorů do 330 kW (415 V). Odporové zátěže do 660 A (AC-1).
Připojení napájecího obvodu šrouby M16 / Cívka 1,25 mm² až 5,5 mm² / Aux. Obvod 1,25mm² až 5,5mm²
2NO + 2NC pomocné kontakty. Pomocný kontakt NC odpovídá definici zrcadlového kontaktu podle normy IEC 60947-4-1.
Lze vybavit všemi pomocnými kontakty a příslušenstvím Legrand CTX3.
Výdrž: až 2 miliony mechanických operací a 0,5 milionu elektrických operací. Počet provozních cyklů (AC-3) za hodinu: 1200.
Zařízení splňuje požadavky na omezení látek a bylo navrženo s ohledem na životní prostředí.

Výrobek speciálně navržený pro terciární a průmyslové instalace. Doporučuje se pro spínání induktivních a neinduktivních zátěží. Před instalací tohoto výrobku si přečtěte návod. Používejte pouze příslušenství značky Legrand.
Upevnění na montážní desku.
Vybaveno pomocnými kontakty 2NO + 2NC, sestaveno z výroby. Navrženo tak, aby umožňovalo snadnou výměnu cívky.
Odnímatelný přední kryt pro vizuální kontrolu obloukových komor a kontaktů.
