Popis produktu

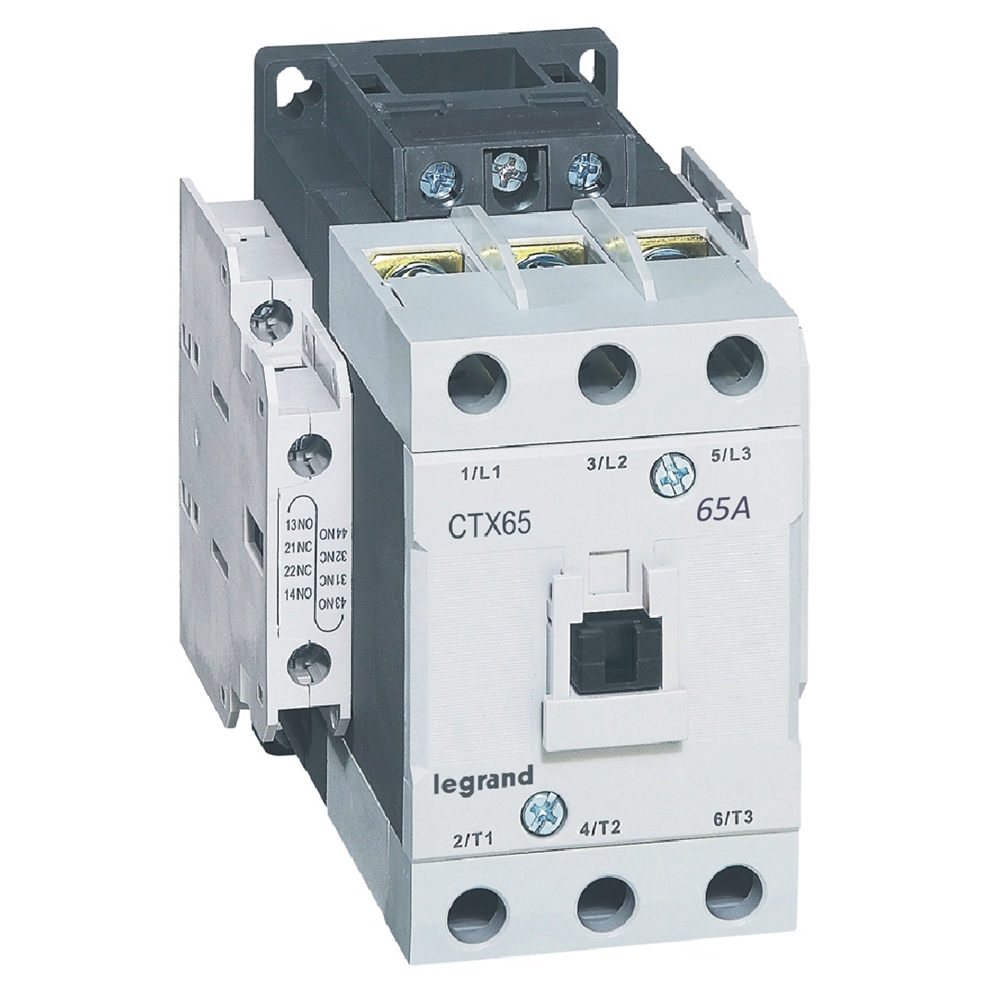

CTX 3P stykač 65A 2NO2NC 230V AC. Elektromagnetický stykač určený ke spínání a vypínání elektrických obvodů. Může být použit v kombinaci s nadproudovým relé nebo s motorovým spouštěčem.

• jmenovité ovládací napájecí napětí Us při AC 50 Hz: 195,5 - 253 V
• jmenovité ovládací napájecí napětí Us při AC 60 Hz: 195,5 - 253 V
• druh napětí pro spuštění: AC
• počet hlavních rozpínacích kontaktů: 0
• počet hlavních spínacích kontaktů: 3
• způsob připojení hlavního obvodu: kabelová svorka
• jmenovitý provozní proud Ie při AC-1, 400 V: 100 A
• jmenovitý provozní proud Ie při AC-3, 400 V: 65 A
• jmenovitý provozní výkon při AC-3, 400 V: 30 kW
• jmenovitý pracovní proud Ie při AC-4, 400 V: 47 A
• jmenovitý pracovní výkon Ie při AC-4, 400 V: 22 kW
• počet pomocných spínacích kontaktů: 2
• počet pomocných rozpínacích kontaktů: 2
• vhodné pro montáž na DIN lištu: ano

Jmenovitý proud 65 A (AC-3) pro spínání třífázových motorů do 22 kW (415 V).
Odporové zátěže do 100 A (AC-1).
Kapacita šroubových svorek: 2 x 10 mm² až 35 mm² / Cívka 0,75 mm² až 2,5 mm² / Aux. 0,75 mm² až 2,5 mm².
2NO + 2NC pomocné kontakty. Pomocný kontakt NC odpovídá definici zrcadlového kontaktu podle normy IEC 60947-4-1.
Lze vybavit všemi pomocnými kontakty a příslušenstvím Legrand CTX3.
Výdrž: až 12 milionů mechanických operací a 2 miliony elektrických operací.
Počet operačních cyklů (AC-3) za hodinu: 1800.
Zařízení splňuje požadavky na omezení látek a bylo navrženo s ohledem na životní prostředí.

Výrobek speciálně navržený pro terciární a průmyslové instalace. Doporučuje se pro spínání induktivních a neinduktivních zátěží. Před instalací tohoto výrobku si přečtěte návod. Používejte pouze příslušenství značky Legrand.
Možnost upevnění na 35mm montážní lištu "top hat" (IEC 60715) a na montážní desku. Zmenšená velikost pro optimalizaci prostoru v rozváděči.Vybaveno pomocnými kontakty 2NO + 2NC, sestaveno z výroby. Navrženo tak, aby umožňovalo snadnou výměnu cívky.
Přívod cívky je možný buď na horní, nebo na spodní straně.
Odnímatelný přední kryt pro vizuální kontrolu obloukových komor a kontaktů
