Popis produktu

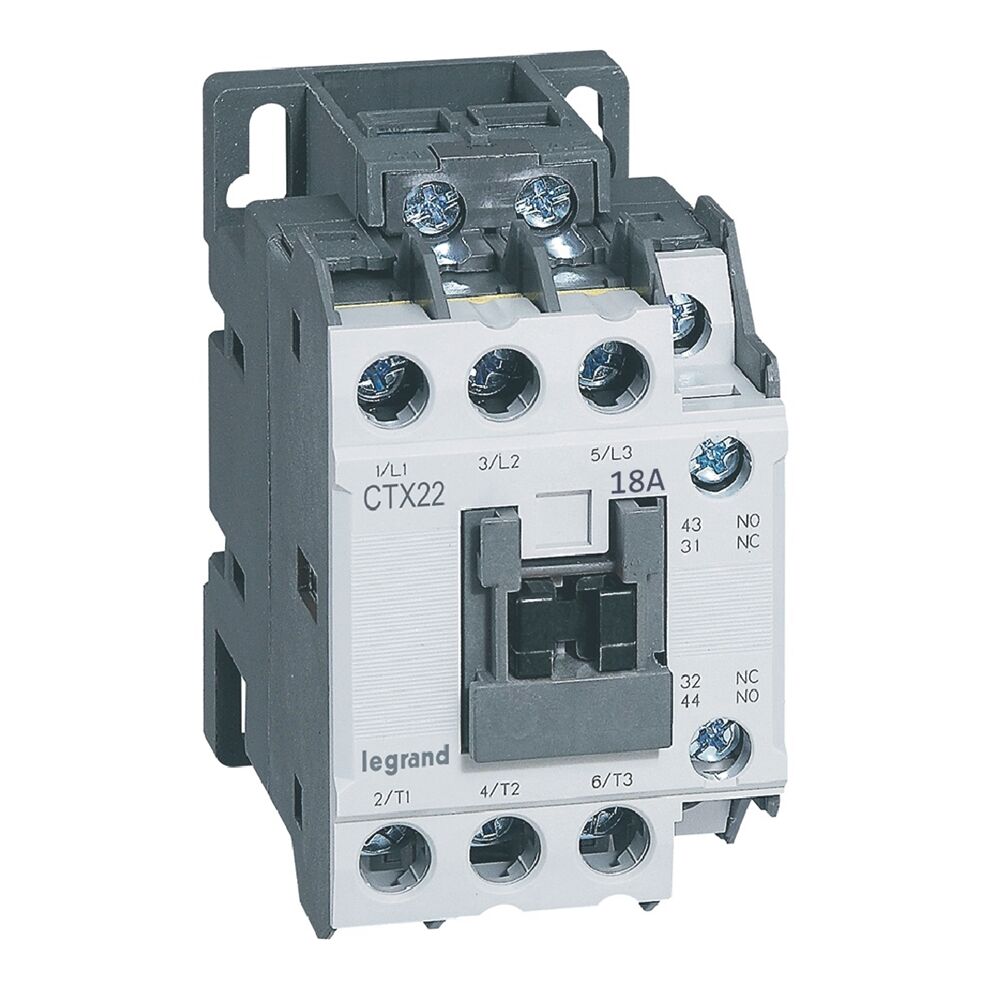

CTX3 elektromagnetický stykač 3násobný 18 A, 24 V AC. Elektromagnetický stykač určený ke spínání a vypínání elektrických obvodů. Může být použit v kombinaci s nadproudovým relé nebo s motorovým spouštěčem.

• jmenovité ovládací napájecí napětí Us při AC 50 Hz: 20,4 - 26,4 V
• jmenovité ovládací napájecí napětí Us při AC 60 Hz: 20,4 - 26,4 V
• druh napětí pro spuštění: AC
• počet hlavních rozpínacích kontaktů: 0
• počet hlavních spínacích kontaktů: 3
• způsob připojení hlavního obvodu: kabelová svorka
• jmenovitý provozní proud Ie při AC-1, 400 V: 32 A
• jmenovitý provozní proud Ie při AC-3, 400 V: 18 A
• jmenovitý provozní výkon při AC-3, 400 V: 7,5 kW
• jmenovitý pracovní proud Ie při AC-4, 400 V: 11 A
• jmenovitý pracovní výkon Ie při AC-4, 400 V: 4 kW
• počet pomocných spínacích kontaktů: 1
• počet pomocných rozpínacích kontaktů: 1
• vhodné pro montáž na DIN lištu: ano

Jmenovitý proud 18 A (AC-3) pro spínání třífázových motorů do 7,5 kW (415 V).
Odporové zátěže do 40 A (AC-1).
Kapacita šroubových svorek: 2 x 1,5 mm² až 10 mm² / Cívka 0,75 mm² až 2,5 mm² / Aux. 0,75 mm² až 2,5 mm².
1NO + 1NC pomocné kontakty.
Pomocný kontakt NC odpovídá definici zrcadlového kontaktu podle normy IEC 60947-4-1.
Lze vybavit všemi pomocnými kontakty a příslušenstvím Legrand CTX3.
Výdrž: až 15 milionů mechanických operací a 2,5 milionu elektrických operací.
Počet provozních cyklů (AC-3) za hodinu: 1800.
Zařízení splňuje požadavky na omezení látek a bylo navrženo s ohledem na životní prostředí.

Možnost upevnění na 35mm montážní lištu "top hat" (IEC 60715) a na montážní desku. Zmenšená velikost pro optimalizaci prostoru v rozváděči.
Vybaveno pomocnými kontakty 1NO + 1NC, sestaveno z výroby. Navrženo tak, aby umožňovalo snadnou výměnu cívky.
Přívod cívky je možný buď na horní, nebo na spodní straně.
