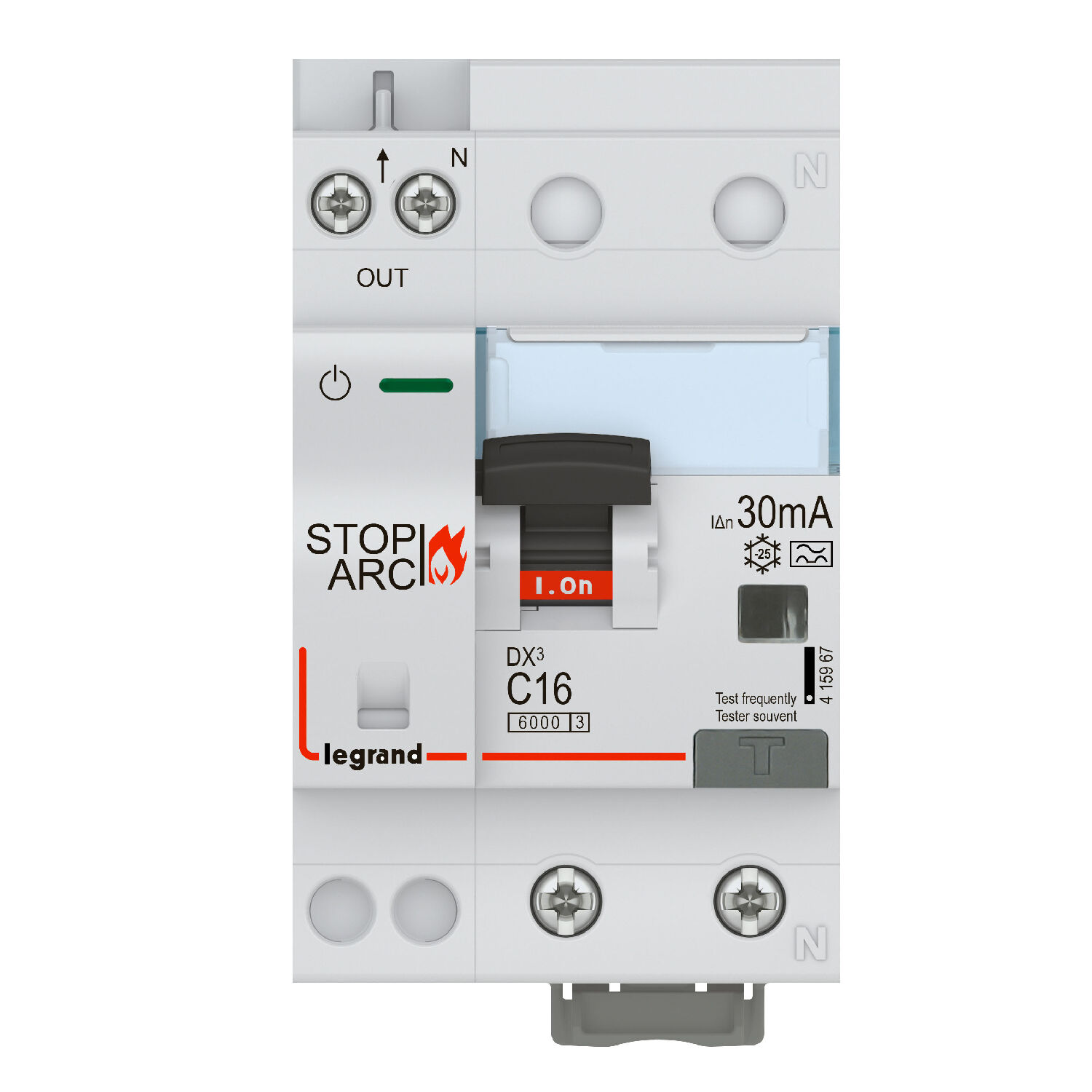

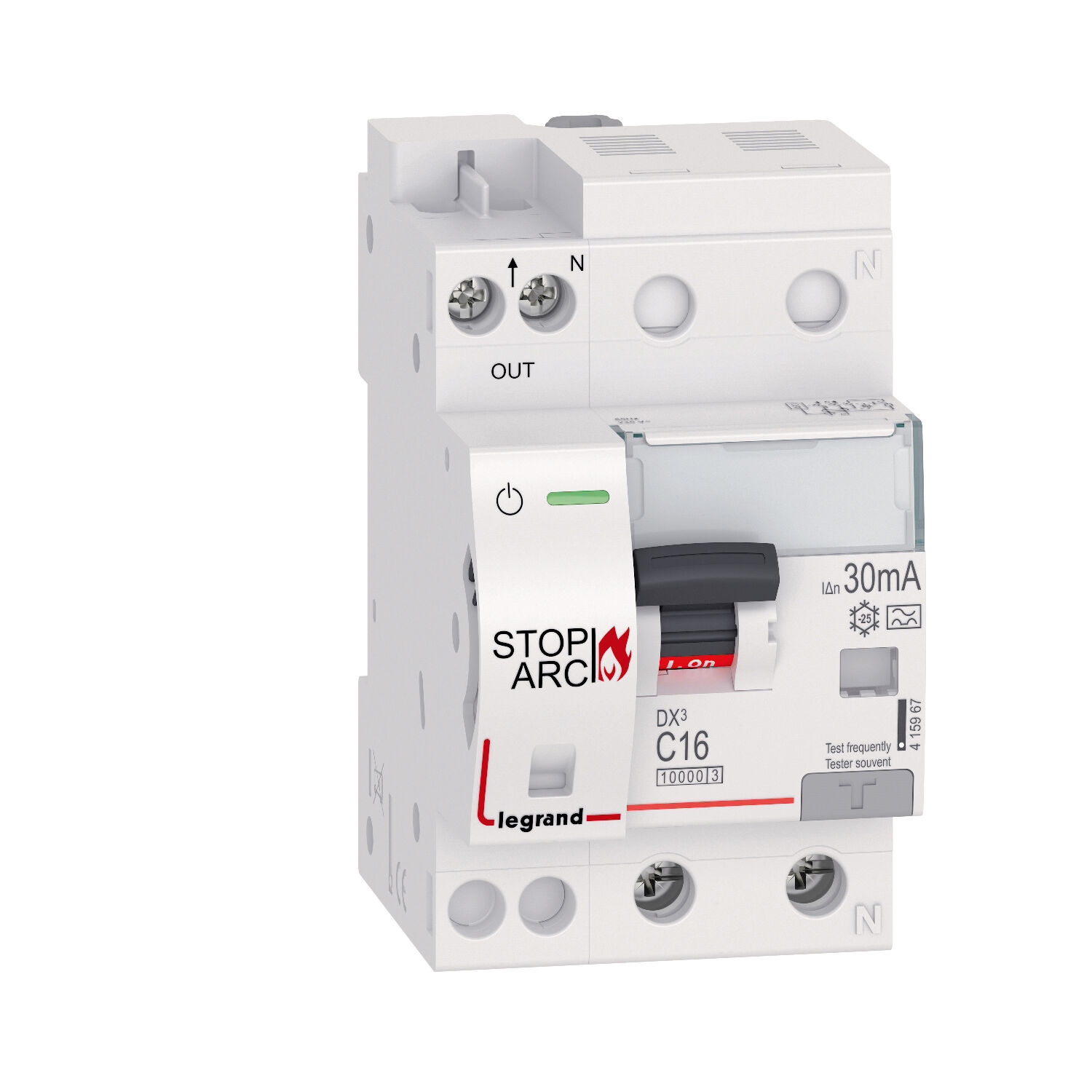

DX3 detekce poruchového oblouku - STOP ARC C16 30 mA A 10 kA. Detekce poruchového oblouku RCBO k ochraně elektroinstalace před přetížením, zkratem, poruchovým obloukem a osob před nepřímým dotykem a nebezpečím úrazu elektrickým proudem. Může být také použit k ovládání a odpojení instalace.
Vypínací schopnost 10000 A podle normy IEC 61009-1 pro domovní instalace. Vypínací práh v případě zkratu mezi 80A a 160A (C křivka mezi 5 In a 10 In). Detekce unikajícího proudu typu A. Citlivost 30 mA.Připojení vedení na spodní straně pomocí šroubových svorek, s vyhrazeným kolíkem nebo vidlicovou přípojnicí, plnými měděnými kabely o průřezu 16 mm² nebo měděnými splétanými kabely o průřezu 10 mm² s očky. Připojení zátěže na horní straně pomocí šroubových svorek, s plnými měděnými kabely o průřezu 16 mm² nebo měděnými splétanými kabely o průřezu 10 mm² s očky.Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529. Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 61009-1).Lze vybavit pomocnými zařízeními Legrand DX3: pomocné kontakty, bočníková spoušť, přepěťová spoušť, ochrana proti přepětí (POP).Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.
Doporučuje se pro ochranu zásuvkových obvodů 2P+E v obytných prostorách pro spaní, v prostorách s rizikem požáru vzhledem k druhu zpracovávaného nebo skladovaného materiálu (stodoly, dřevozpracující dílny, papírny atd.), v prostorách postavených z hořlavých stavebních materiálů (dřevěné budovy a domy), ve stavbách, kde se oheň snadno šíří (věžáky), a v prostorách, kde může být ohroženo nenahraditelné zboží. V obytných budovách by měly být ideálně instalovány na obvodech ložnice a obývacího pokoje. V případě celkové rekonstrukce by se měly aktivně podílet na zajištění bezpečnosti instalace.Je vybaven dvěma svorkami na lištu DIN, jednou na horní straně a jednou na spodní straně, které umožňují nezávislé vyjmutí tohoto výrobku, když je přípojnice napájející řadu stále na místě.Je vybaven LED indikátorem, který umožňuje identifikovat stav jističe. Mechanický indikátor pro identifikaci vypnutí v důsledku obloukové poruchy. Vybaveno držákem štítků umožňujícím jasnou, viditelnou a pohodlnou identifikaci obvodu. Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném, resp. zeleném pozadí pro snadnou identifikaci stavu MCB.Denní automatický test funkce detekce obloukových poruch.
