Popis produktu

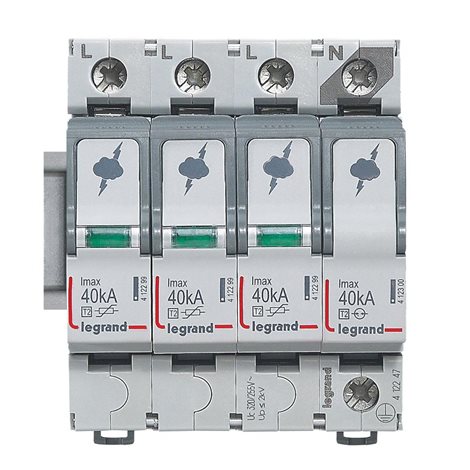

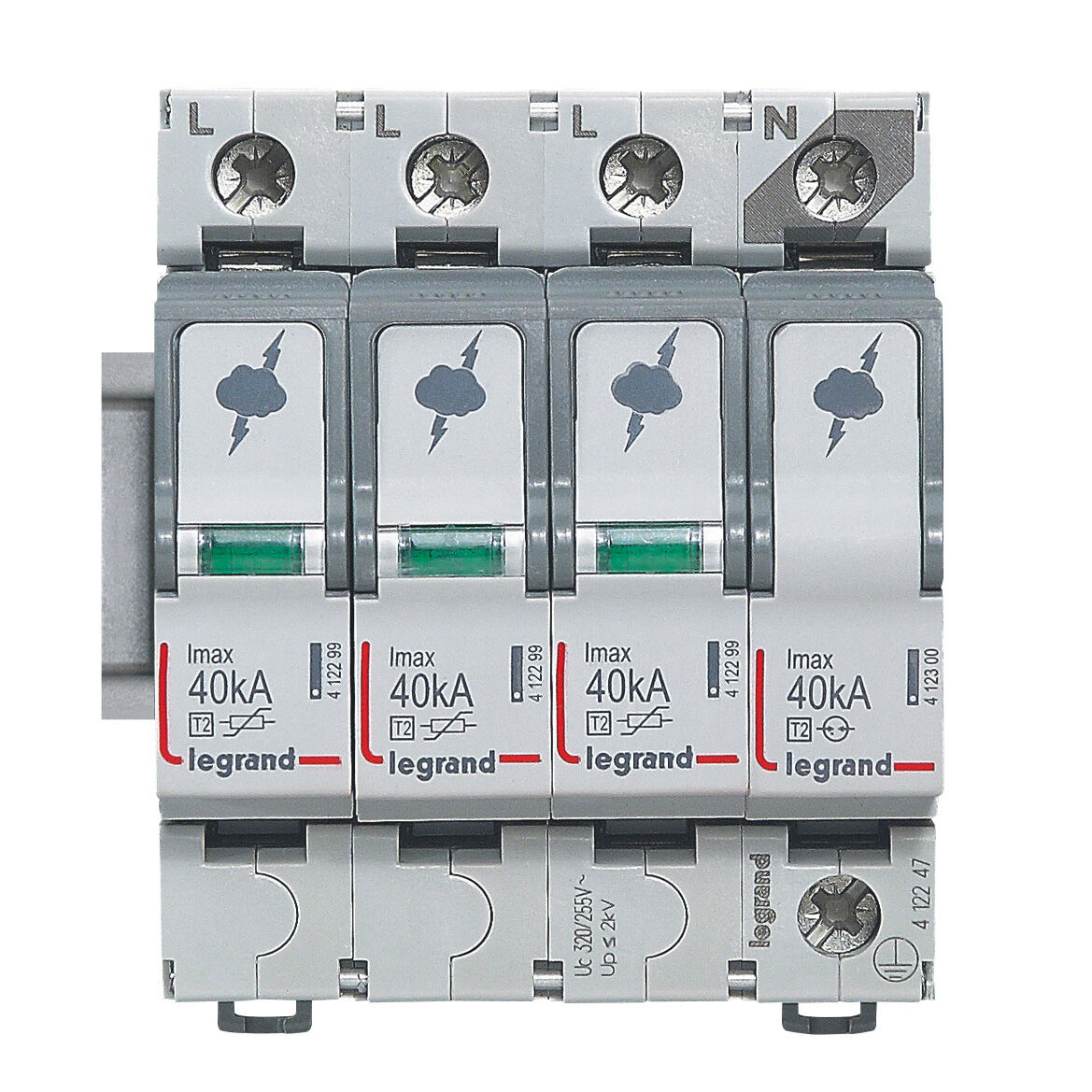

Svodič přepětí 3+N pólový, 40 kA, typ C. Zařízení zabraňující poškození zařízení bleskem. Vybavený ochranou proti přetížení a zkratu. vhodný pro domácí a malé terciární instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• konfigurace sítě IT: ne
• konfigurace sítě TN: ano
• konfigurace sítě TN-C: ano
• konfigurace sítě TN-C-S: ano
• konfigurace sítě TN-S: ne
• konfigurace sítě TT: ano
• konfigurace sítě ostatní: ne
• počet vodičů (bez uzemnění): 4
• jmenovitý výbojový proud (8/20): 20 kA
• jmenovité napětí AC: 400 V
• max. trvalé napětí AC: 320 V
• ochranná hladina L-N: 1,7 kV
• ochranná hladina N-PE: 1,5 kV
• vestavěná pojistka: ne
• způsob montáže: DIN lišta 35 mm
• konstrukční rozměr: 4 moduly (TE)
• max. průřez pevného vodiče (drát, hrubě laněný): 35 mm2
• max. průřez flexibilního vodiče (jemně laněný): 25 mm2
• s dálkovým signalizačním kontaktem: ne
• sihnalizace na zařízení: optické
• zkušební třída typ 2: ano

Pro zajištění správné ochrany se doporučuje použít svodič bleskových proudů:

• na začátku každé instalace (povinné v závislosti na typu a umístění chráněné instalace
• na začátku rozvoden: sekundární ochrana nebo jemná ochrana citlivých zařízení
• na všech výstupech vnějších elektrických obvodů (napájení vedlejších budov, vnější osvětlení nebo vnější elektrické panely atd.)

Svodič komunikační sítě by měl být vždy instalován k ochraně komunikačního zařízení v případě přítomnosti svodiče bleskových proudů v síti nízkého napětí.
