Popis produktu

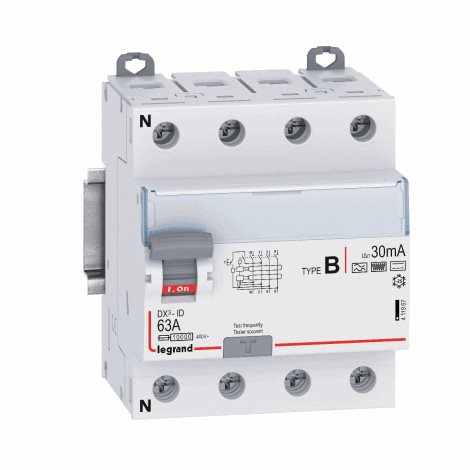

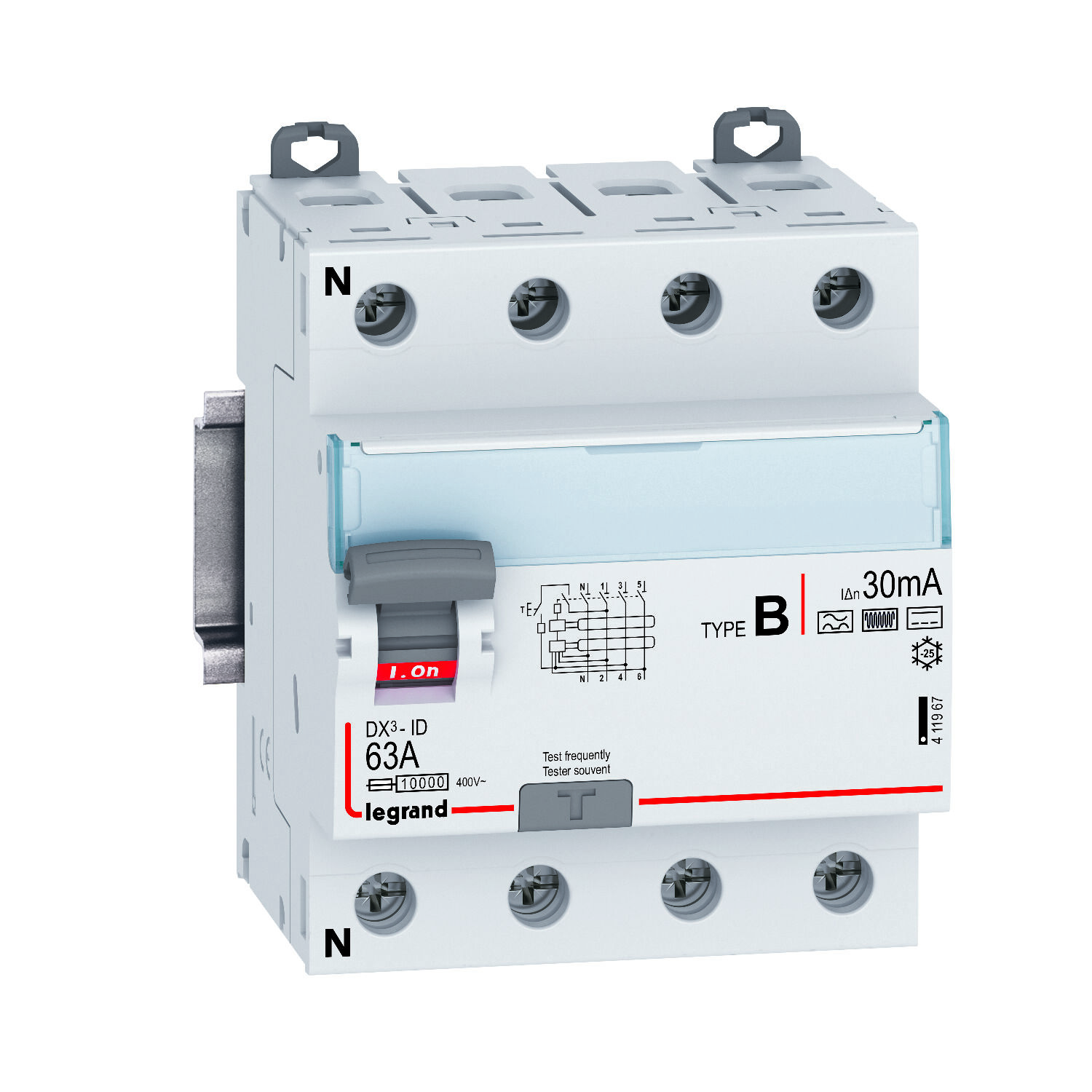

DX3 chránič 4P 63A 30mA B. Chrání osoby před přímým a nepřímým dotykem a nebezpečím úrazu elektrickým proudem. Poskytuje ochranu před nebezpečím požáru v důsledku trvalého zemního poruchového proudu. Může být také použit k ovládání a izolaci instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK04
• počet pólů: 4
• jmenovité napětí: 400 V
• jmenovitý proud: 63 A
• jmenovitý chybový (reziduální) proud: 0,03 A
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4000 kV
• způsob montáže: DIN lišta
• typ svodového proudu: B
• selektivní typ: ne
• krátkodobě zpožděný typ: ano
• odolnost proti zkratu (lcw): 10 kA
• odolnost proti rázovému proudu: 3 kA
• druh napětí: AC
• s blokovacím zařízením: ano
• kmitočet: 50 Hz
• možno doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 4
• teplota okolí za provozu: -25 až +60 °C
• skladovací teplota: -40 až +70 °C
• stupeň znečištění: 2
• připojitelný průřez laněného vodiče: 0,75 - 35 mm2
• připojitelný průřez plného vodiče: 0,75 - 50 mm2
• barva: šedá
• RAL: 7035
• nevýbušné: ne
• jmenovité napětí: 340 - 440 V
• směr el. napájení: z vrchu nebo ze spodní strany
• označení svorek: ano
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• typ připojení: přípojnice a kabel
• textové pole: ano
• rozměry: 71,2 x 83 x 77,8 mm
• montážní hloubka: 44 mm

Lze připojit buď vodičem, kolíkovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Lze vybavit pomocnými zařízeními a příslušenstvím Legrand DX3.
Pro detekci střídavých, pulzujících stejnosměrných a vysokofrekvenčních reziduálních proudů.
Je vybaven testovacím tlačítkem, které se často používá ke kontrole vypnutí funkce reziduálního proudu.Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.
Je vybaven čtyřmi svorkami na lištu DIN, dvěma na horní straně a dvěma na spodní straně, které umožňují nezávislé vyjmutí tohoto výrobku, když je přípojnice napájející řadu stále na místě.
Je vybaven držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu.Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném a zeleném pozadí pro snadnou identifikaci stavu RCCB.
