Popis produktu

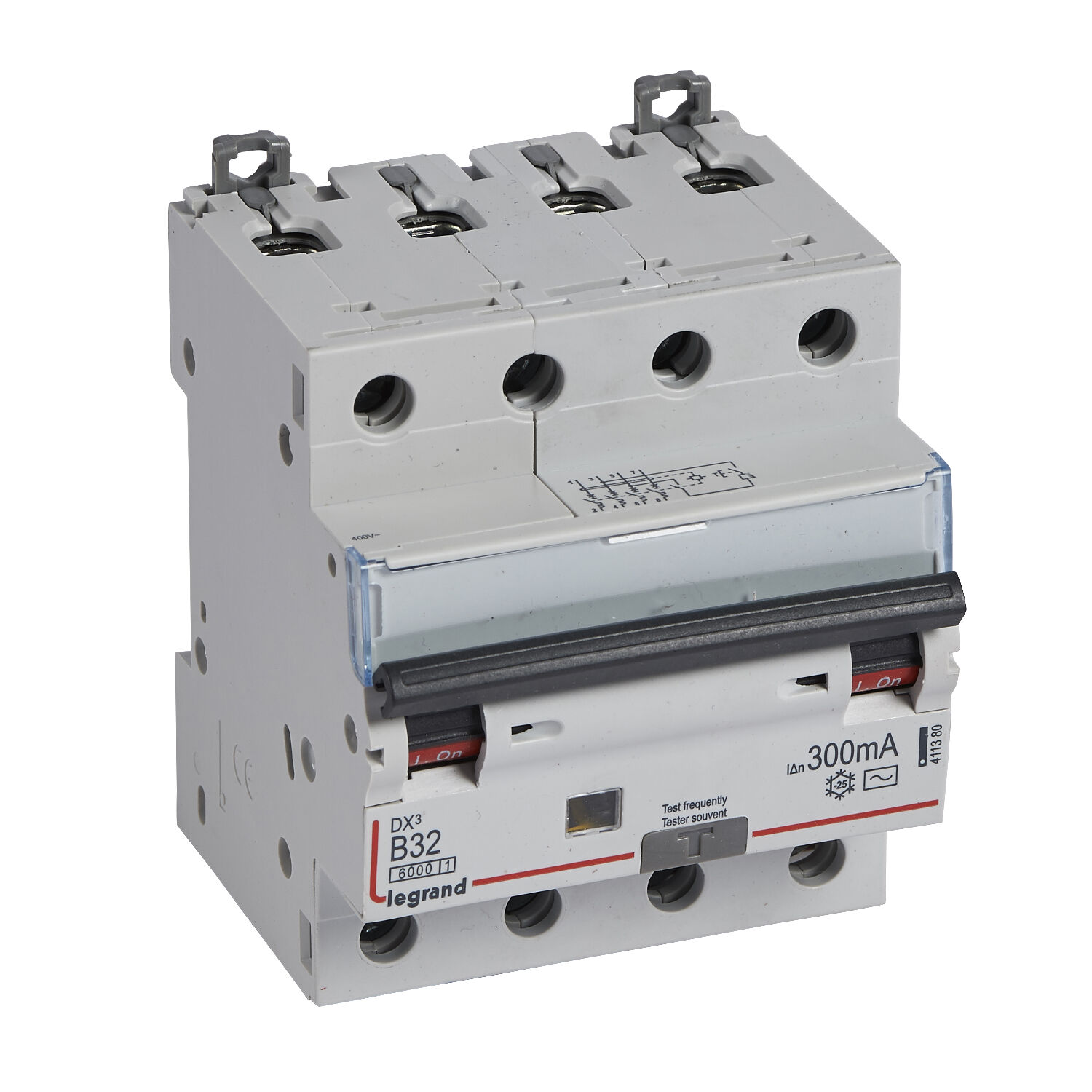

DX3 kombinovaný 4P B32 300 mA AC 6 kA. Chrání elektroinstalace před přetížením a zkratem.Chrání osoby před nepřímým dotykem a nebezpečím úrazu elektrickým proudem. Poskytuje ochranu před nebezpečím požáru v důsledku trvalého zemního poruchového proudu.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• počet pólů: 4
• počet zabezpečených pólů: 4
• jmenovité napětí: 400 V
• jmenovitý proud: 32 A
• jmenovitý chybový proud: 0,3 A
• typ svodového proudu: AC
• třída omezení proudu: 1
• jmenovitá zkratová vypínací schopnost podle EN 61009: 6 kA
• jmenovitá zkratová vypínací schopnost podle IEC 60947-2: 6 kA
• jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1: 6 kA
• odolnost proti rázovému proudu: 0,25 kA
• druh napětí: AC
• kmitočet: 50 Hz
• vypínací charakteristika: B
• souběžný neutrální vodič: ano
• s blokovacím zařízením: ano
• stupeň znečištění: 2
• šířoa v počtu modulových míst: 4
• odolné proti nežádoucímu vybavení: ne
• vestavná hloubka: 44 mm

• Vypínací schopnost 6000 A podle normy IEC60898-1. Vypínací křivka B. Citlivost 300mA typ AC.
• Typ AC pro detekci střídavých reziduálních proudů.
• Lze dodat buď pomocí drátové přípojnice (horní strana), nebo pomocí zástrčkové přípojnice Legrand HX3 (horní strana).
• Šířka = 4 moduly. Lze vybavit pomocnými zařízeními DX3.
• Je vybaven testovacím tlačítkem, které se často používá ke kontrole vypnutí funkce reziduálního proudu. Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí. Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.
Je vybaven dvěma svorkami na lištu DIN, jednou na horní straně a jednou na spodní straně, které umožňují nezávislé vyjmutí tohoto výrobku, když je přípojnice napájející řadu stále na místě.
Je vybaven držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu. Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném a zeleném pozadí pro snadnou identifikaci stavu RCBO.
