Popis produktu

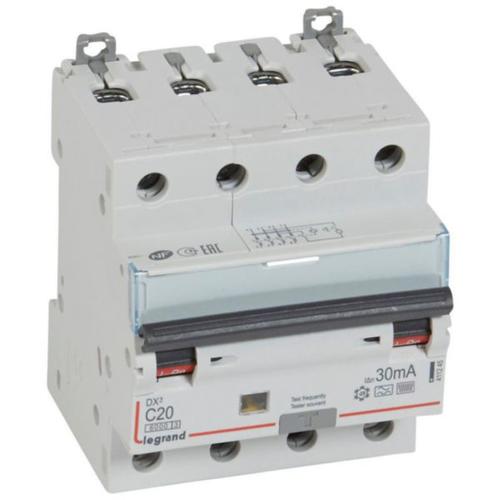

DX3 kombinace proudového chrániče s nadproudovou ochranou 4pólový, C20 30 mA, F 6 kA. Chrání elektroinstalace před přetížením a zkratem. Chrání osoby před přímým a nepřímým dotykem a nebezpečím úrazu elektrickým proudem. Poskytuje ochranu před nebezpečím požáru v důsledku trvalého zemního poruchového proudu.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• počet pólů: 4
• počet zabezpečených pólů: 4
• jmenovité napětí: 400 V
• jmenovitý proud: 20 A
• jmenovitý chybový proud: 0,03 A
• typ svodovího proudu: F
• třída omezení proudu: 3
• jmenovitá zkratová vypínací schopnost podle EN 61009: 6 kA
• jmenovitá zkratová vypínací schopnost podle EN 60947-2: 6 kA
• jmenovitá zkratová vypínací schopnost podle EN 61009-1: 6 kA
• odolnost proti rázovému proudu: 3 kA
• druh napětí: AC
• kmitočet: 50 Hz
• vypínací charakteristika: C
• souběžný neutrální vodič: ano
• s blokovacím zařízením: ano
• stupeň znečištění: 2
• šířka v poštu modulových míst: 4
• odolnosti proti nežádoucímu vybavení: ano
• rozměry: 71,2 x 83 x 77,8 mm

Vypínací schopnost 6000 A podle normy IEC60898-1. Vypínací křivka C. Citlivost 30mA typ F.
Typ F pro detekci střídavých, pulzujících stejnosměrných a vysokofrekvenčních reziduálních proudů. Odolné proti nežádoucímu vypínání.
Lze dodat buď pomocí drátové přípojnice (horní strana), nebo pomocí zástrčkové přípojnice Legrand HX3 (horní strana).
Šířka = 4 moduly. Lze vybavit pomocnými zařízeními DX3.
Je vybaven testovacím tlačítkem, které se často používá ke kontrole vypnutí funkce reziduálního proudu. Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí. Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand
