Popis produktu

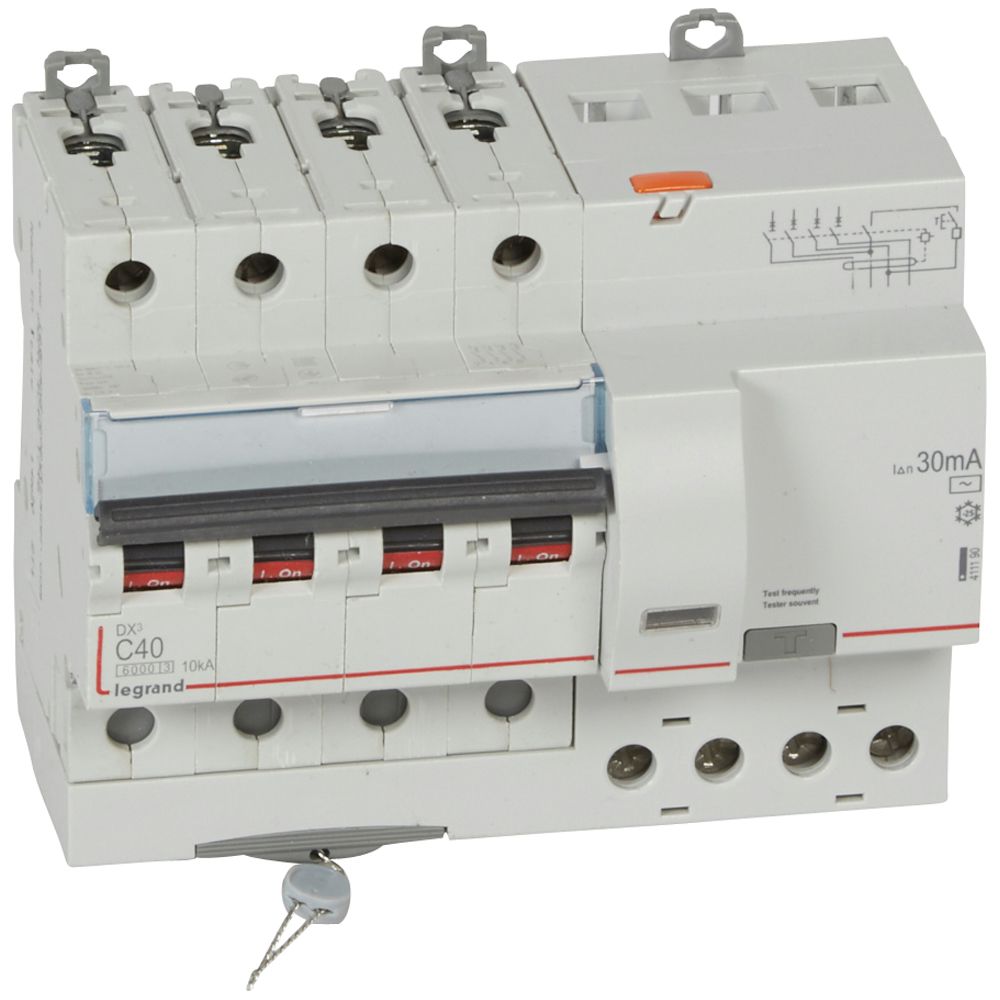

DX3 kombinace proudového chrániče s nadproudovou ochranou 4pólový, C40 30 mA, AC 6 kA. Chrání elektroinstalace před přetížením a zkratem. Chrání osoby před přímým a nepřímým dotykem a nebezpečím úrazu elektrickým proudem. Poskytuje ochranu před nebezpečím požáru v důsledku trvalého zemního poruchového proudu.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• počet pólů: 4
• počet zabezpečených pólů: 4
• jmenovité napětí: 400 V
• jmenovitý proud: 40 A
• jmenovitý chybový proud: 0,03 A
• typ svodovího proudu: AC
• třída omezení proudu: 3
• jmenovitá zkratová vypínací schopnost podle EN 61009: 6 kA
• jmenovitá zkratová vypínací schopnost podle EN 60947-2: 10 kA
• jmenovitá zkratová vypínací schopnost podle EN 61009-1: 6 kA
• odolnost proti rázovému proudu: 0,25 kA
• druh napětí: AC
• kmitočet: 50 Hz
• vypínací charakteristika: C
• souběžný neutrální vodič: ano
• s blokovacím zařízením: ano
• stupeň znečištění: 2
• šířka v poštu modulových míst: 7
• odolnosti proti nežádoucímu vybavení: ne
• připojitelný průřez plného vodiče: 1 - 35 mm2
• připojitelný průřez laněného vodiče: 1 - 25 mm2
• vestavná hloubka: 44 mm

Vypínací schopnost 6000 A podle normy IEC 61009-1 pro domovní instalace. Vypínací schopnost 10kA podle normy IEC 60947-2. Nadproudová vypínací křivka C.Jmenovité napětí: 400V~ 50Hz.
Typ AC pro detekci střídavých reziduálních proudů.
Může být napájen buď měděným kabelem (horní nebo spodní strana), nebo kolíkovou přípojnicí (horní strana).
Šířka = 7 modulů
S testovacím tlačítkem, které se často používá ke kontrole vypnutí funkce reziduálního proudu. Přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí. Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.

Doporučeno instalovat v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.

Se svorkami na lištu DIN na horní a spodní straně, které usnadňují instalaci na lištu DIN.
Vybavený držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu. Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném, resp. zeleném pozadí pro snadnou identifikaci stavu RCBO.
