Popis produktu

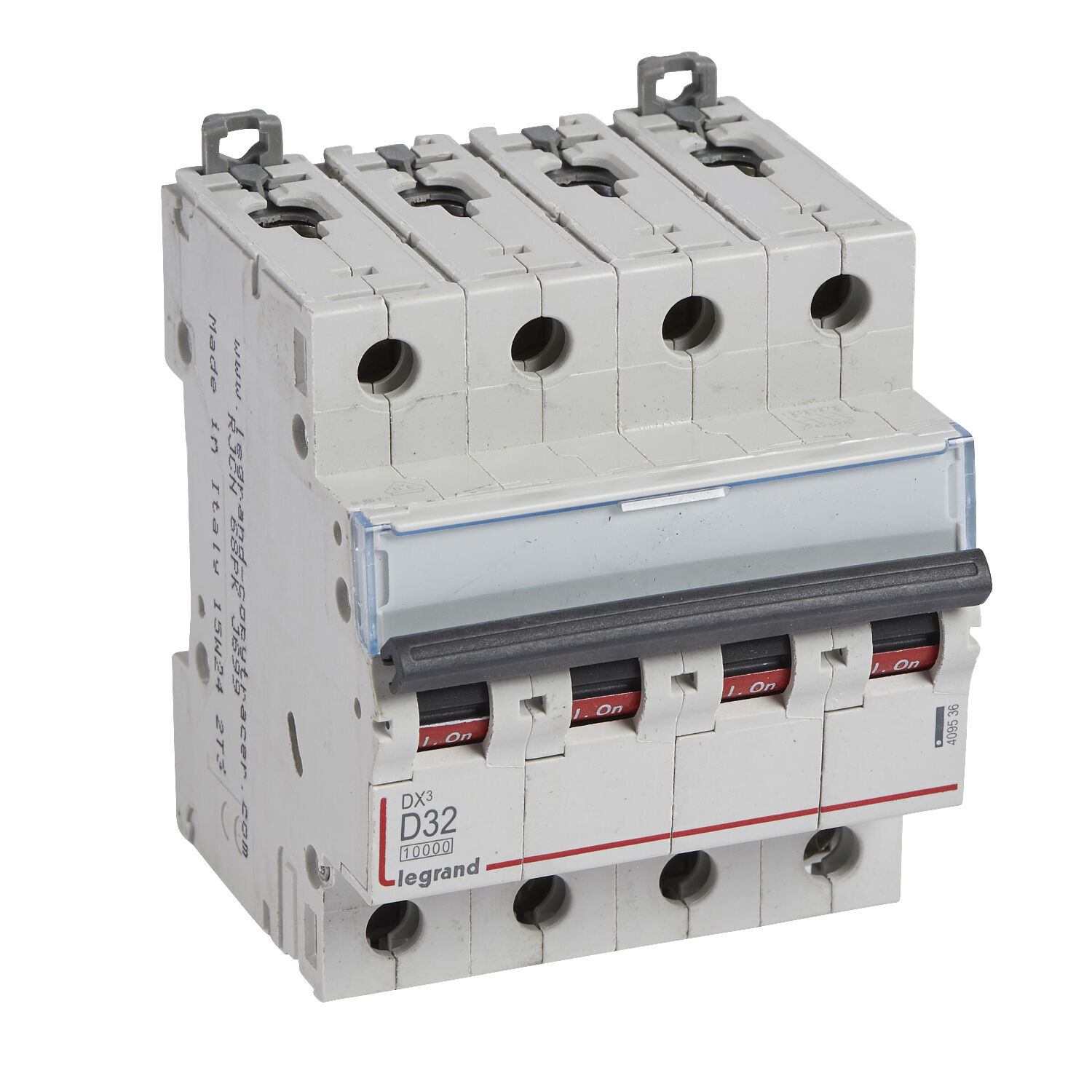

TX3 jistič 4pólový D32 10000 A/ 16 kA. Termomagnetický jistič k ochraně elektroinstalace před přetížením a zkratem nebo k ovládání a odpojení instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: D
• počet pólů: 4
• počet zabezpečených pólů: 4
• jmenovitý proud: 32 A
• jmenovité napětí: 400 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 16 kA
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V: 10 kA
• jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 230 V: 32 kA
• jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 400 V: 16 kA
• druh napětí: AC
• kmitočet. 50 - 60 Hz
• montáž pod omítku: ano
• souběžný neutrální vodič: ne
• stupeň znečištění: 2
• možno doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 4
• nevýbušné: ne
• směr el. napájení: z vrchu / ze spodní strany
• označení svorek: ne
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• textové pole: ano
• způsob montáže: DIN lišta
• provozní teplota: -25 až +70 °C
• skladovací teplota: -40 až +70 °C
• rozměry: 70,8 x 94,8 x 77,8 mm

Vypínací schopnost 10000 A podle normy IEC 60898-1 pro domovní instalace.
Vypínací práh v případě zkratu mezi 320 A a 448 A (křivka D mezi 10 In a 14 In).
Může být připojen měděným kabelem, kolíkovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana) nebo zástrčkovou přípojnicí Legrand HX3 (horní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Lze vybavit pomocnými zařízeními Legrand DX3, přídavnými moduly RCD a příslušenstvím.
Lze připojit k hliníkovému kabelu pomocí svorkovnice 406310. Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.
