Popis produktu

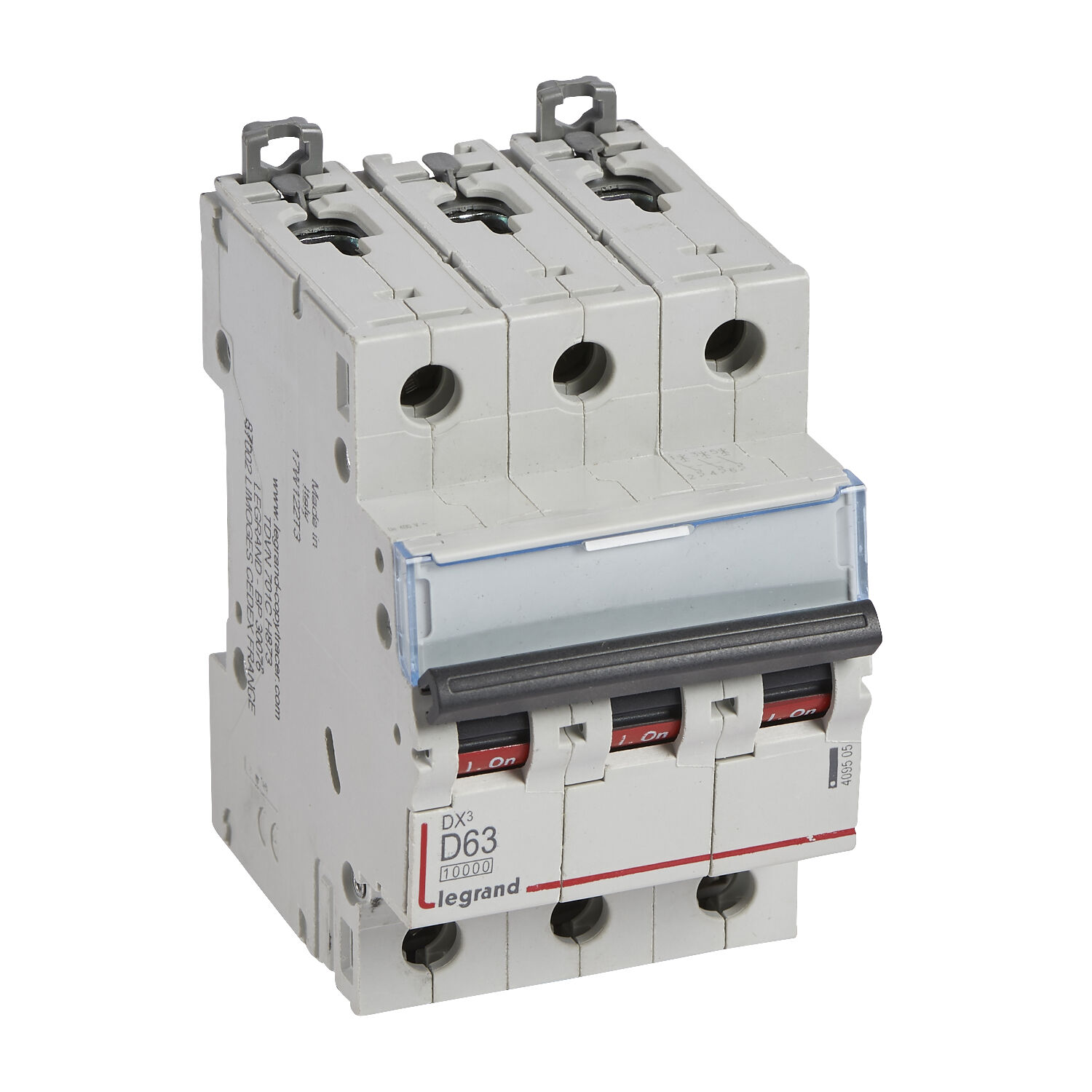

DX3 jistič 3pólový, charakteristika D, 63 A, 10000 A/ 16 KA.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: D
• počet pólů (celkem): 3
• počet jištěných pólů: 3
• jmenovitý proud: 63 A
• jmenovité napětí: 400 V
• jmenovité provozní napětí Ui: 500 V
• jmenovitý impuls odolávání napětí Uimp: 4 kV
• jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): 16 kA
• jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V): 32 kA
• jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): 10 kA
• jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V): 16 kA
• druh napětí: AC
• třída omezení energie: 3
• kmitočet: 50 - 60 Hz
• společně spínaný nulový vodič: ne
• stupeň znečištění: 2
• šířka v modulárních jednotkách: 1
• montáž pod omítku: ano
• možnost vybavení doplňkovými zařízeními: ano
• chráněno proti výbuchu: ne
• způsob montáže: DIN lišta
• druh připojení: šroubování
• kmitočet: 50 - 60 Hz
• skladovací teplota: -40 až +70 °C
• provozní teplota: -25 až +70 °C
• pro průřez pevného vodiče: 1,5 - 35 mm2
• průřez vícežilového připojení: 1,5 - 25 mm2
• rozměry: 53,1 x 94,8 x 77,8 mm
• montážní hloubka: 44 mm

Vypínací schopnost 10000 A dle normy IEC 60898- 1 pro domovní instalace.
Práh vybavení v případě zkratu mezi 160 A a 224 A (křivka D mezi 10 In a 14 In).
Může být napájen měděným kabelem, hrotovou přípojnicí (horní nebo spodní strana), vidlicovou přípojnicí (spodní strana) nebo zástrčkovou přípojnicí Legrand HX3 (horní strana).
Ochrana proti pevným tělesům větším než 12,5 mm („ochrana proti dotyku prstem“): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. dle normy IEC/EN 60529.
Může být vybaven pomocnými zařízeními Legrand DX3, přídavnými moduly proudových chráničů a příslušenstvím.
Lze připojit k hliníkovému kabelu s koncovkou č. 406310.
Toto zařízení splňuje požadavky na omezení látek a bylo navrženo ekologicky šetrným procesem.
