Popis produktu

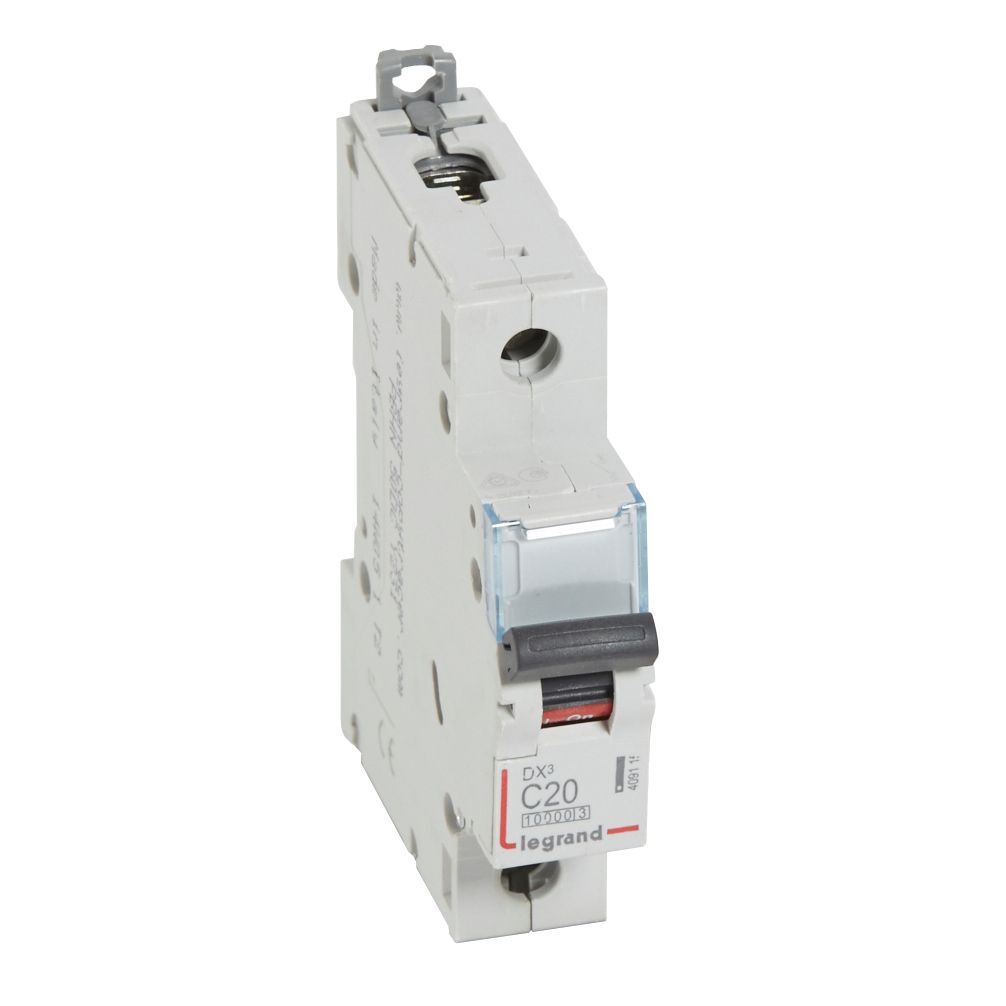

DX3 jistič 1pólový C20 10 000 A/ 16 kA. Termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem. Může být také použit k ovládání a odpojení instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: C
• počet pólů: 1
• počet zabezpečených pólů: 1
• jmenovitý proud: 20 A
• jmenovité napětí: 230 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 10 kA
• jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 230 V: 16 kA
• druh napětí: AC
• kmitočet: 50 - 60 Hz
• třída omezení proudu: 3
• montáž pod omítku: ano
• souběžný neutrální vodič: ne
• stupeň znečištění: 2
• možno doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 1
• provozní teplota: -25 až +70 °C
• skladovací teplota: -40 až +70 °C
• připojitelný průřez laněného vodiče: 1,5 - 25 mm2
• připojitelný průřez plného vodiče: 1,5 - 35 mm2
• nevýbušné: ne
• směr. el. napájení: z vrchu nebo ze spodní strany
• barva: šedá
• RAL: 7035
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• textové pole: ano
• způsob montáže: DIN lišta

• rozměry: 17,8 x 94,8 x 77,8 mm
• vestavná hloubka: 44 mm

Vypínací schopnost 10000 A podle normy IEC 60898-1 pro domovní instalace.
Vypínací práh v případě zkratu mezi 100 A a 200 A (křivka C mezi 5 In a 10 In).
Lze připojit buď měděným kabelem, kolíkovou přípojnicí (horní nebo spodní strana), vidlicovou přípojnicí (spodní strana) nebo zástrčkovou přípojnicí Legrand HX3 (horní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 60898-1).
Lze vybavit pomocnými zařízeními Legrand DX3, přídavnými moduly RCD a příslušenstvím.
Lze připojit k hliníkovému kabelu pomocí svorkovnice č. 4 063 10.
Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru.Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.

Je vybaven dvěma svorkami na lištu DIN, jednou na horní straně a jednou na spodní straně, které umožňují nezávislé vyjmutí tohoto výrobku, když je přípojnice napájející řadu stále na místě.
Je vybaven držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu. Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném, resp. zeleném pozadí pro snadnou identifikaci stavu MCB.
