Popis produktu

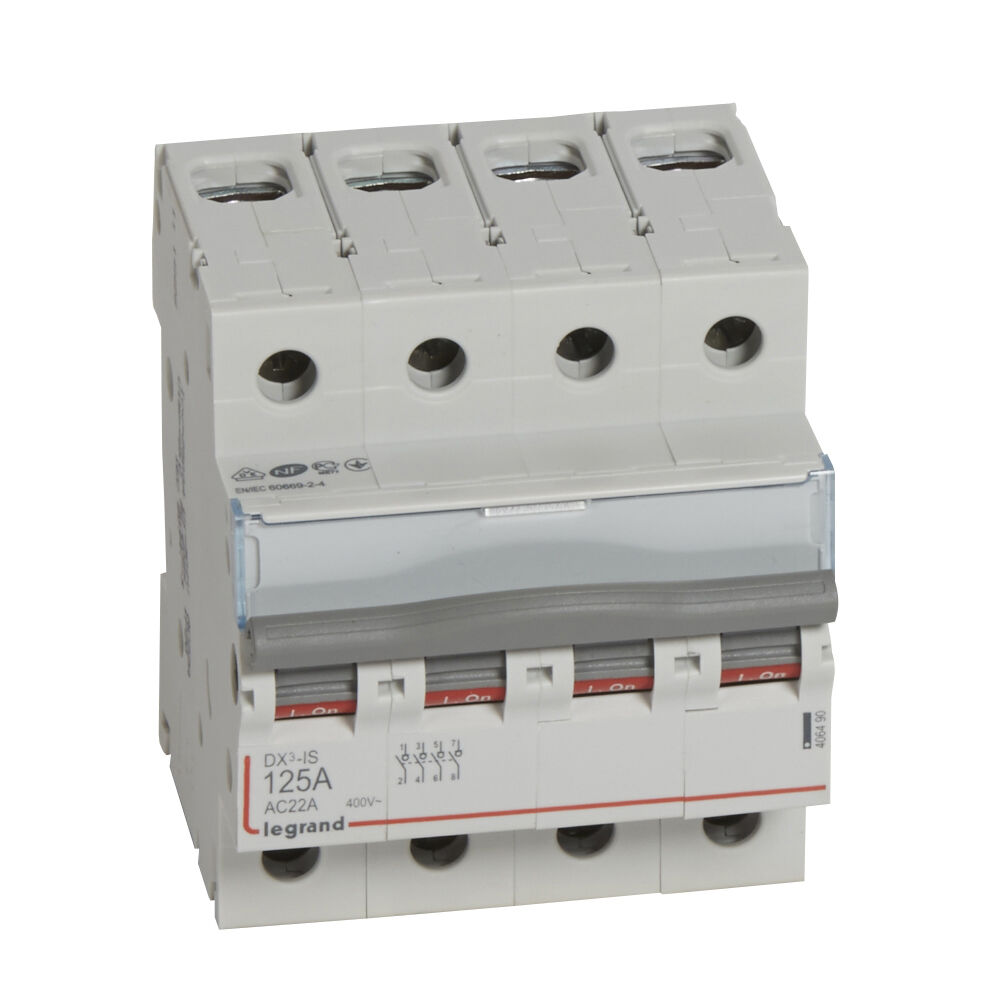

DX3 vypínač 4P 125 A 400 V. Izolační spínač pro ovládání a izolaci instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• provedení jako hlavní vypínač: ano
• provedení jako spínač pro údržbu / servis: ne
• provedení jako bezpečnostní spínač: ano
• provedení jako zařízení nouzového vypnutí: ne
• max. jmenovité provozní napětí Ue u AC: 400 V
• jmenovitý trvalý proud Iu: 125 A
• jmenovitý podmíněný zkratový proud Iq: 4500 kA
• počet pólů: 4
• motorový pohon volitelně: ne
• motorový pohon integrovaný: ne
• konstrukce přístroje: vestavný přístroj pevná vestavná technika
• vhodné pro montáž na podlahu: ne
• vhodné pro čelní upevnění 4 otvory: ne
• vhodné pro čelní upevnění centrální: ne
• vhodné pro rozváděčovou vestavbu: ano
• vhodné pro střední montáž: ne
• typ ovládacícho prvku: páčka
• blokovatelné: ano
• způsob připojení hlavního obvodu: šroubové připojení

Jmenovitý proud 125 A.
Kategorie použití AC-22 A.
Jmenovité napětí 400 V~.
Může být připojen buď měděným kabelem, nebo kolíkovou přípojnicí (horní nebo spodní strana).
Lze vybavit pomocnými zařízeními a příslušenstvím Legrand DX3.
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru.Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku.Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky.Používejte pouze příslušenství značky Legrand.

Je vybaven svorkami na lištu DIN na horní a spodní straně, které usnadňují instalaci na lištu DIN.
Je vybaven držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu.Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném, resp. zeleném pozadí pro snadnou identifikaci stavu kontaktů.
