Popis produktu

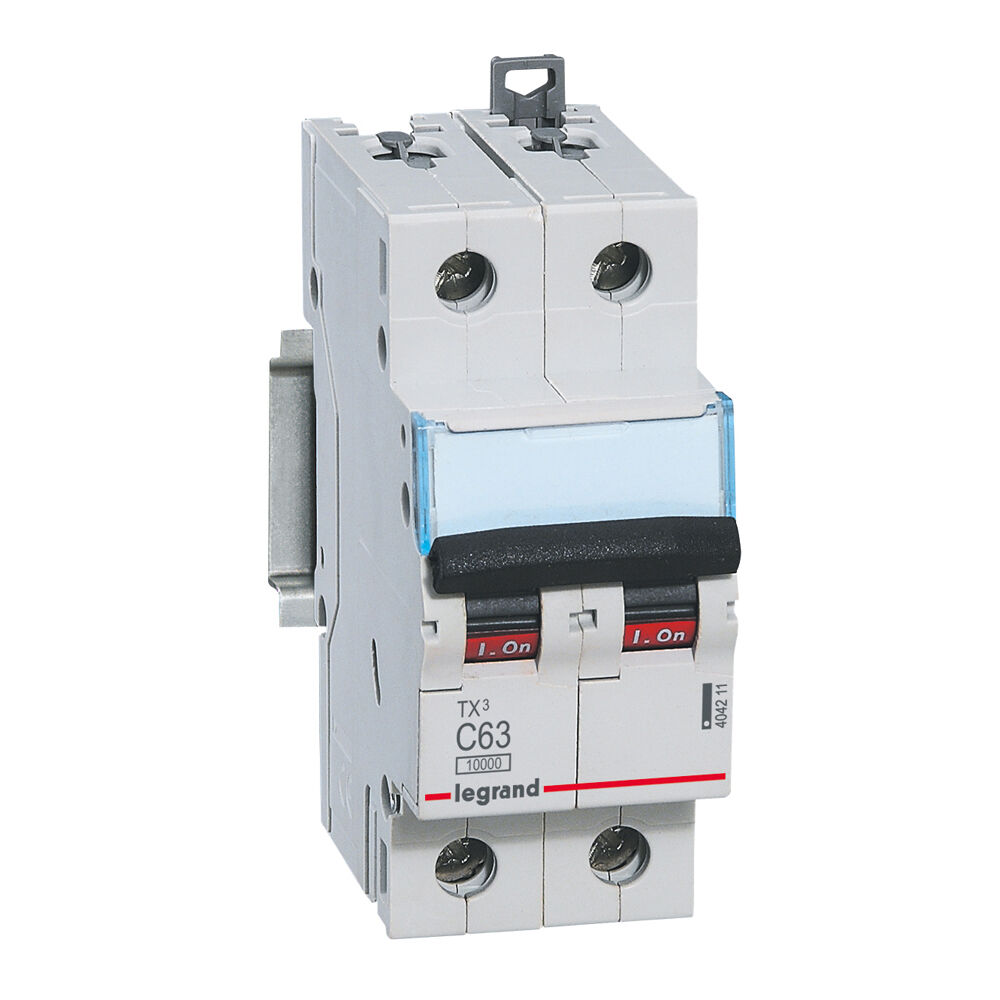

TX3 jistič 2pólový C63 10000 A.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02

• vypínací charakteristika: C
• počet pólů: 2
• počet zabezpečených pólů: 2
• jmenovitý proud: 63 A
• jmenovité napětí: 400 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• druh napětí: AC
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 16 kA
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V: 10 kA

• kmitočet. 50 - 60 Hz
• třída omezení proudu: 3
• montáž pod omítku: ano
• souběžný neutrální vodič: ne
• stupeň znečištění: 2
• možno doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 2
• nevýbušné: ne
• směr el. napájení: z vrchu / ze spodní strany
• označení svorek: ne
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• textové pole: ano
• způsob montáže: DIN lišta
• skladovací teplota: -40 až +70 °C
• rozměry: 35,4 x 88 x 77,8 mm

Poroukovací kapacita 10 000 A podle IEC 60898 - 1 standard pro domácí zařízení. Zakopání prahu v případě zkratu - okruh mezi 315 A a 630 A (krovava C mezi 5 a 10 In)
Lze jej dodat buď měděným kabelem, prong busbarem (nahoře nebo spodní strana) nebo vidličkovým panelem (spodní strana).
Chráněný proti pevným tělesům větším než 12,5 mm ("neodolný"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529. Maximální limit limity propouštění energie (omezený energetický kurz 3 podle IEC 60898 - 1 standard).
Může být vybaven legrandskými axiliéry a doplňky.
Lze připojit k hliníkovému kabelu s terminálovým příslušenstvím Legrand DX3 406310.
Toto zařízení splňuje požadavky na omezení látek a je navrženo v procesu šetrného hlediska životního prostředí.
