Popis produktu

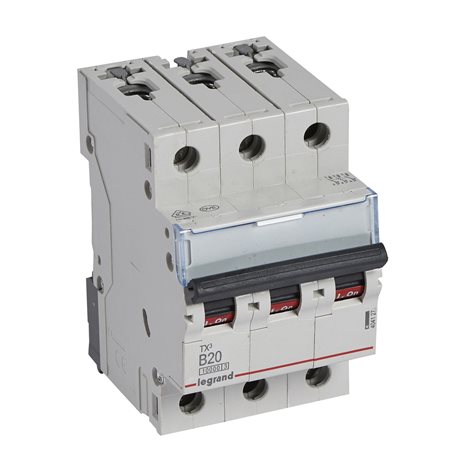

TX3 jistič 3P B20 10000A.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• charakteristika: B
• impulsní odolné napětí Uimp: 4 kV
• izolační napětí Ui: 500 V
• jmenovité napětí: 400 V
• jmenovitý proud: 20 A
• možnost doplňkové výbavy: ano
• počet pólů: 3
• vyp. zkrat. schopnost lcn EN 60898 230 V: 16 kA
• vyp. zkrat. schopnost lcn EN 60898 400V: 10 kA
• kmitočet: 50 - 60 Hz
• instalace pod omítku: ano
• modulární šířka: 3
• počet chráněných pólů: 3
• spínající N vodič: ne
• stupeň znečištění: 2
• typ napětí: AC
• výbuch odolný: ne
• skladovací teplota: -40 až +70 °C
• montážní hloubka: 44 mm
• rozměry: 53,1 x 88 x 77,8 mm

Vypínací schopnost 10000 A dle normy IEC 60898-1 pro domovní instalace.
Práh vybavení v případě zkratu mezi 150 A a 250 A (křivka B mezi 3 In a 5 In). Může být napájen buď měděným kabelem, hrotovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Ochrana proti pevným tělesům větším než 12,5 mm („ochrana proti vniknutí prstů“): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. dle normy IEC/EN 60529.
Maximální úroveň omezení propouštěné energie (třída omezení energie 3 dle normy IEC 60898-1).
Může být vybaven pomocnými zařízeními a příslušenstvím Legrand DX3.
Lze připojit k hliníkovému kabelu pomocí svorkovnice Legrand DX3 406310.
Toto zařízení splňuje požadavky na omezení látek a bylo navrženo environmentálně šetrným procesem.
