Popis produktu

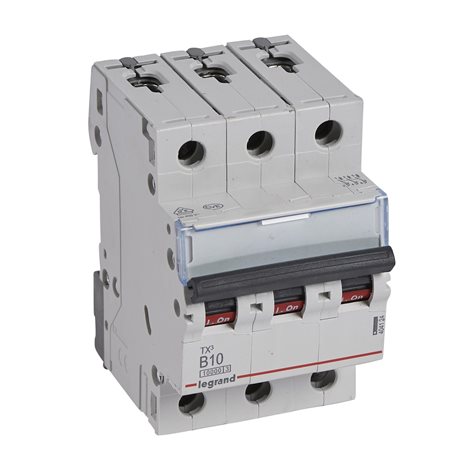

TX3 jistič 3pólový, charakteristika B, 10 A, 10000A.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: B
• počet pólů (celkem): 3
• počet jištěných pólů: 3
• jmenovitý proud: 10 A
• jmenovité napětí: 400 V
• jmenovité impulzní výdržné napětí: 4 V
• jmenovité provozní napětí Ui: 500 V
• jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): 16 kA
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V: 10 kA
• druh napětí: AC
• třída omezení energie: 3
• kmitočet: 50 - 60 Hz
• společně spínaný nulový vodič: ne
• stupeň znečištění: 2
• šířka v modulárních jednotkách: 3
• montáž pod omítku: ano
• možnost vybavení doplňkovými zařízeními: ano
• chráněno proti výbuchu: ne
• způsob montáže: DIN lišta
• druh připojení: šroubování
• skladovací teplota: -40 až +70 °C
• provozní teplota: -25 až +70 °C
• připojitelný průřez jednodrátového vodiče: 1,5 - 35 mm2
• rozměry: 53,1 x 88 x 77,8 mm
• montážní hloubka: 44 mm

Vypínací schopnost 10000 A podle normy IEC 60898-1 pro domovní instalace.
Vypínací práh v případě zkratu mezi 30 A a 50 A (křivka B mezi 3 In a 5 In).
Může být připojen buď měděným kabelem, kolíkovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 60898-1).
Lze vybavit pomocnými zařízeními a příslušenstvím Legrand DX3.
Lze připojit k hliníkovému kabelu pomocí příslušenství Legrand DX3 č. 4 063 10.
Termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem.
Může být také použit k ovládání a odpojení instalace.
