Popis produktu

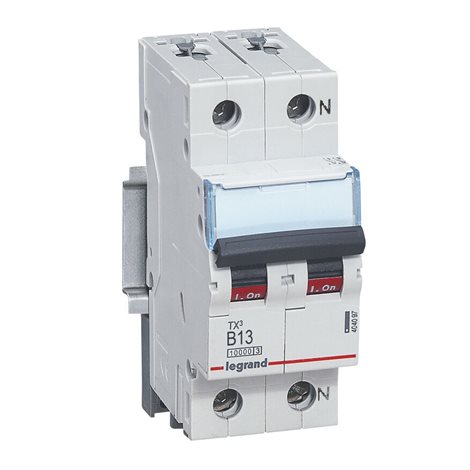

TX3 jistič 1+N B13 10000 A. Termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem. Může být také použit k ovládání a odpojení instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: B
• počet pólů: 2
• počet zabezpečených pólů: 1
• jmenovitý proud: 13 A
• jmenovité napětí: 230 V, 240 - 415 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 10 kA
• druh napětí: AC
• frekvence: 50 - 60 Hz
• třída oemezení proudu: 3
• montáž pod omítku: ano
• souběžný neutrální vodič: ano
• stupeň znečištění: 2
• možno doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 2
• nevýbušné: ne
• směr elektrického napájení: z vrchu nebo spodní strany
• označení svorek: ne
• barva: šedá
• RAL: 7035
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• typ připojení: přípojnice a kabel
• textové pole: ano
• způsob montáže: DIN lišta
• rozměry: 35,4 x 88 x 77,8 mm
• montážní hloubka: 44 mm

Vypínací schopnost 10000 A podle normy IEC 60898-1 pro domovní instalace.
Vypínací práh v případě zkratu mezi 39A a 65A (křivka B mezi 3 In a 5 In).
Může být připojen buď měděným kabelem, kolíkovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529.
Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 60898-1).
Lze vybavit pomocnými zařízeními a příslušenstvím Legrand DX3.
Lze připojit k hliníkovému kabelu pomocí příslušenství Legrand DX3 č. 4 063 10.
Tento přístroj splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.

Tento výrobek by měl být instalován v souladu s instalačními předpisy, nejlépe kvalifikovaným elektrikářem. Nesprávná instalace a/nebo nesprávné používání může vést k nebezpečí úrazu elektrickým proudem nebo požáru. Před provedením instalace si přečtěte návod k použití a zohledněte konkrétní místo montáže výrobku. Zařízení neotevírejte, nedemontujte, neměňte ani neupravujte, s výjimkou případů, kdy to výslovně vyžadují pokyny. Všechny výrobky Legrand musí otevírat a opravovat výhradně pracovníci vyškolení a schválení společností Legrand. Jakékoli neautorizované otevření nebo oprava zcela ruší veškeré závazky a práva na výměnu a záruky. Používejte pouze příslušenství značky Legrand.

Vybaveno speciální svorkou na lištu DIN na spodní straně, která umožňuje nezávislé vyjmutí tohoto výrobku, když je přípojnice vidlice napájející řadu stále na místě.
Je vybaven držákem štítků, který umožňuje jasnou, viditelnou a pohodlnou identifikaci obvodu.Indikace zapnutí a vypnutí vytištěná na rukojeti na červeném, resp. zeleném pozadí pro snadnou identifikaci stavu MCB.
