Popis produktu

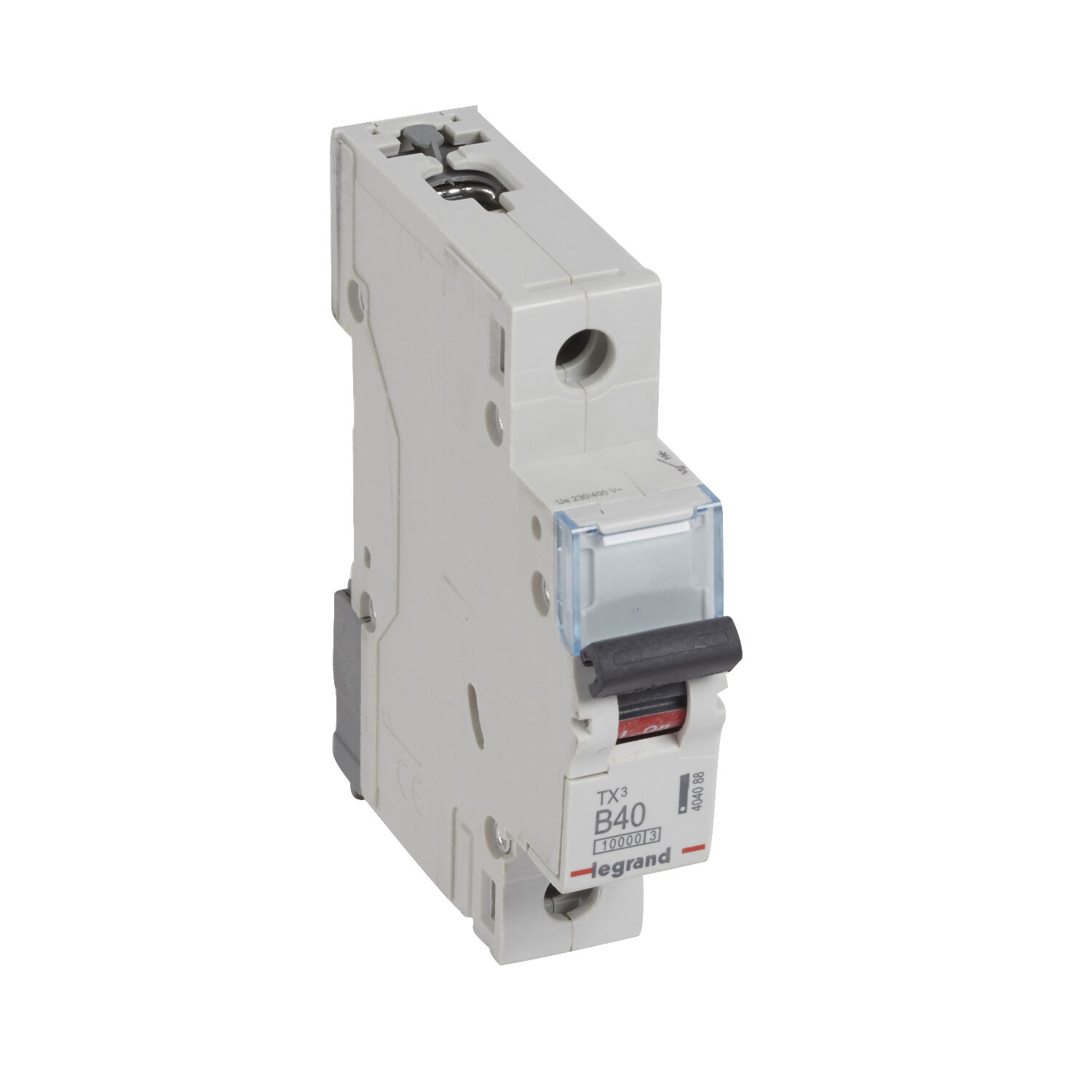

TX3 jistič 1P B40 10000A.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• vypínací charakteristika: B
• počet pólů: 1
• počet zabezpečených pólů: 1
• jmenovitý proud: 40 A
  jmenovité napětí: 230 V
• jmenovité izolační napětí Ui: 500 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV
• jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V: 10 kA
• druh napětí: AC
• frekvence: 50 - 60 Hz
• třída omezení proudu: 3
• montáž pod omízku: ano
• souběžný neutrální vodič: ne
• stupeň znečištění: 2
• možnost doplnit přídavná zařízení: ano
• šířka v počtu modulových míst: 1
• nevýbušné: ne
• směr el. napájení: z vrchu nebo ze spodní části
• označení svorek: ne
• bezhalogenové: ano
• způsob připojení: šroubová svorka
• typ připojení: přípojnice a kabel
• textové pole/ popisovací plocha: ano
• způsob montáže: DIN lišta
• skladovací teplota: -40 až +70 °C
• rozměry: 17,8 x 88 x 77,8 mm
• vestavná hloubka: 44 mm

Termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem. Může být také použit k ovládání a odpojení instalace.
Vypínací schopnost 10000 A podle normy IEC 60898-1 pro domovní instalace. Vypínací práh v případě zkratu mezi 120 A a 200 A (křivka B mezi 3 In a 5 In).
Chráněno proti pevným tělesům větším než 12,5 mm ("prstotěsné"): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. podle normy IEC/EN 60529. Maximální úroveň omezení propustné energie (třída omezení energie 3 podle normy IEC 60898-1).
Lze vybavit pomocnými zařízeními a příslušenstvím Legrand DX3. Lze připojit k hliníkovému kabelu pomocí příslušenství Legrand DX3 č. 4 063 10.
Splňuje požadavky na omezení látek a byl navržen s ohledem na životní prostředí.
