Popis produktu

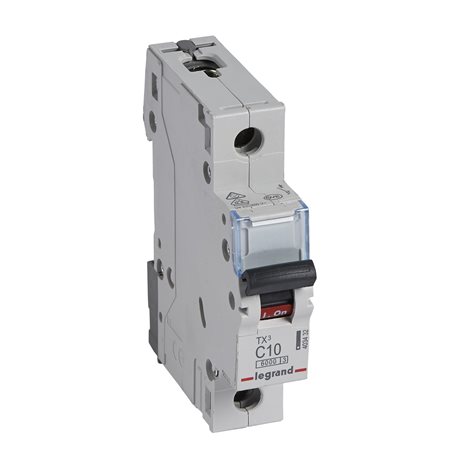

TX3 jistič 1pólový, charakteristika C, proud 10 A, zkratová schopnost 6000 A. Tepelně magnetický jistič k ochraně elektroinstalací před přetížením a zkraty. Lze jej také použít k ovládání a izolaci instalace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• mechanická odolnost IK02
• charakteristika: C
• počet pólů: 1
• počet chráněných pólů: 1
• jmenovitý proud: 10 A
• jmenovité napětí: 230 V
• jmenovité izolační napětí Ui: 500 V
• jmenovitý impuls odolávání napětí Uimp: 4 kV
• ohodnocená kapacita přerušení zkratu Inc podle EN 60898 na 230 V: 6 kA
• druh napětí: AC
• kmitočet: 50 - 60 Hz
• třída omezení proudu: 3
• spínající N vodič: ne
• stupeň znečištění: 2
• možné další zařízení: ano
• šířka v počtu modulárních jednotkách: 1
• odolné výbuchu: ne
• skladovací teplota: -40 až +70 °C
• jmenovité napětí: 240 - 415 V
• instalace pod omítku: ano
• způsob montáže: DIN lišta
• montážní hloubka: 44 mm
• rozměr: 17,8 x 88 x 77,8 mm

Vypínací schopnost 6000 A dle normy IEC 60898-1 pro domovní instalace. Práh vybavení v případě zkratu mezi 50 A a 100 A (křivka C mezi 5 In a 10 In).
Možnost napájení buď měděným kabelem, hrotovou přípojnicí (horní nebo spodní strana) nebo vidlicovou přípojnicí (spodní strana).
Ochrana proti pevným tělesům větším než 12,5 mm („ochrana proti vniknutí prstů“): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. dle normy IEC/EN 60529.
Maximální úroveň omezení propouštěné energie (třída omezení energie 3 dle normy IEC 60898-1).
Může být vybaven pomocnými zařízeními a příslušenstvím Legrand DX3.
Lze připojit k hliníkovému kabelu pomocí svorkovnice Legrand DX3 406310.
Toto zařízení splňuje požadavky na omezení látek a bylo navrženo ekologicky šetrným procesem.
