Popis produktu

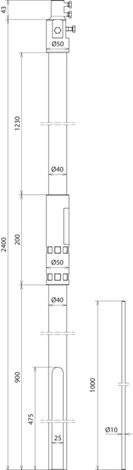

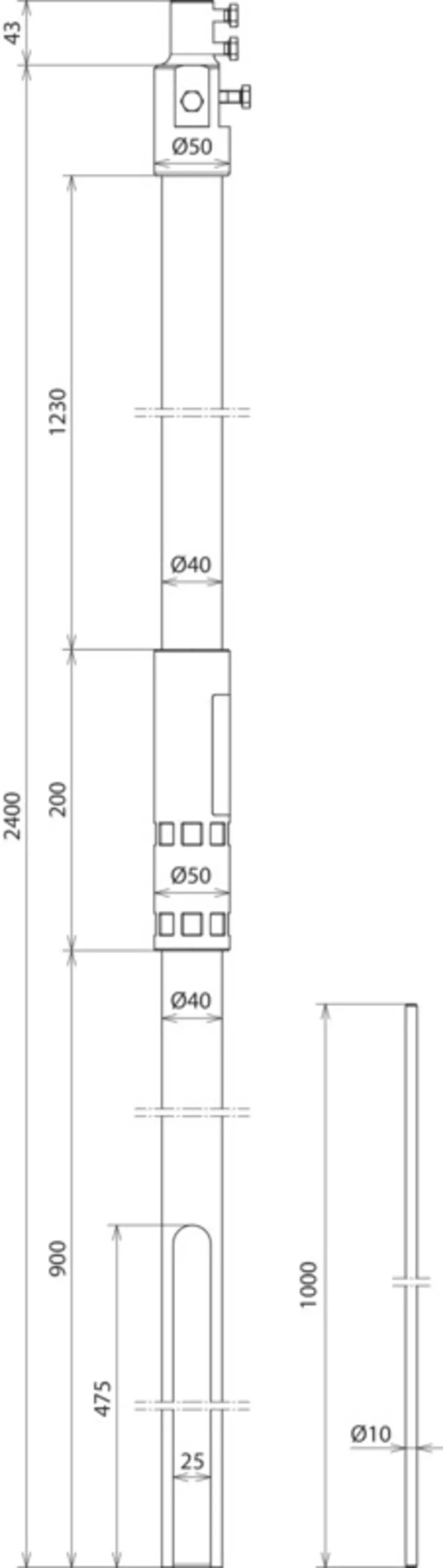

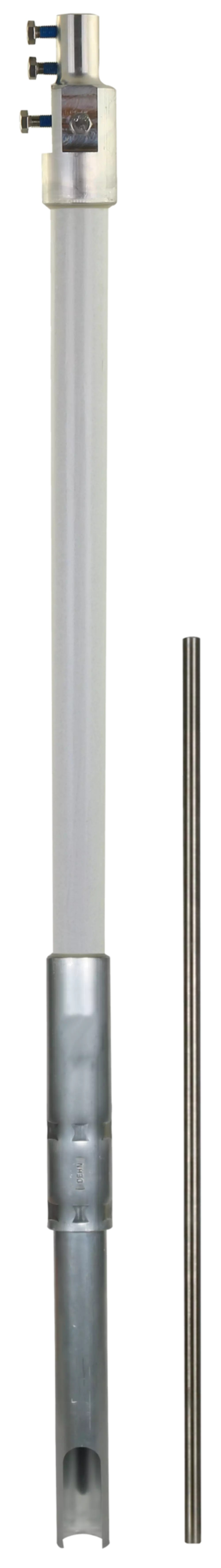

Podpůrná trubka s vývodem pro HVI light plus s jímačem L 1000 mm. Podpůrná trubka pro vodič HVI light plus s jímací tyčí a stranovým vývodem, délka 3400 mm GFK/Al. Podpůrné trubky GFK/Al s vnitřní oblastí koncovky a PA svorkou pro vodič HVI light plus pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA). Izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK).

• materiál jímací tyče: nerez
• délka jímací tyče: 1000 mm
• materiál podpůrné trubky: 2400 mm
• přepravní délka: 2400 mm
• vnější průměr: 40 mm
• délka izolační části: 1230 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 50 x 5 mm
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
