Popis produktu

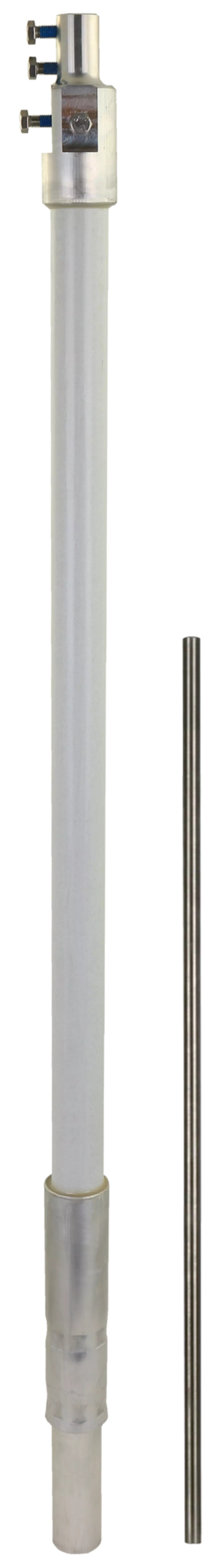

Podpůrná trubka s vývodem pro HVI light plus 1600 mm s jímačem 500 mm nerez. Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2100 mm GFK/Al. Podpůrné trubky GFK/Al s vnitřní oblastí koncovky a PA svorkou pro vodič HVI light plus pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA), izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7. Odolnost vůči UV záření, jednodílná, v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez.

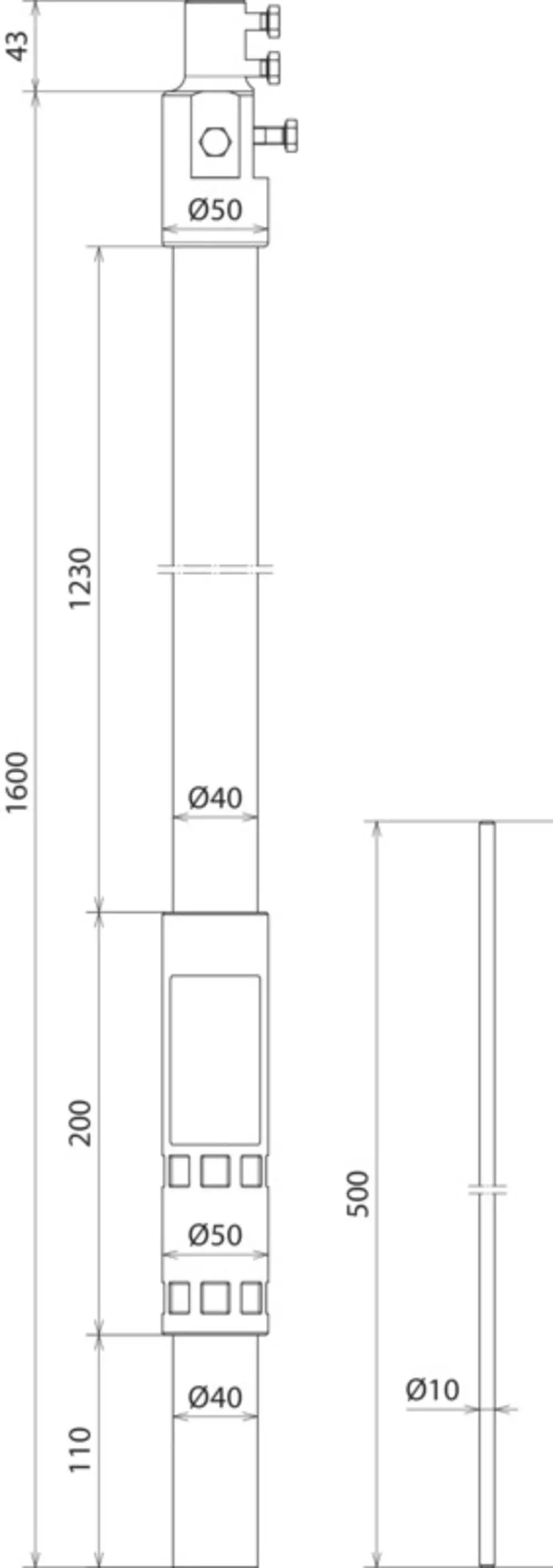

• materiál jímací tyče: nerez
• délka jímací tyče: 500 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 1600 mm
• přepravní délka: 1600 mm
• vnější průměr: 40 mm
• délka izolační části: 1230 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 50 x 5 mm
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
