Popis produktu

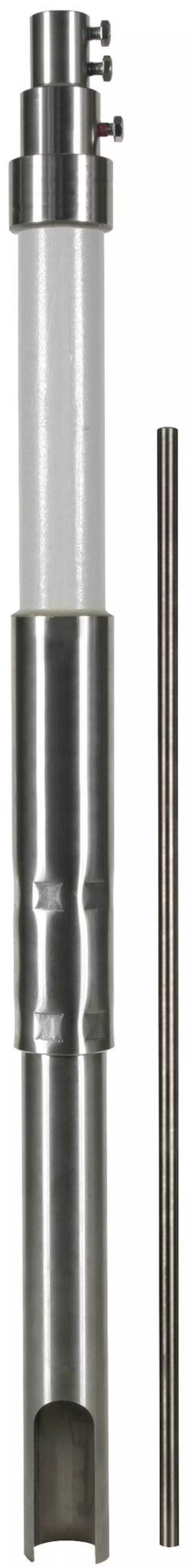

Podpůrná trubka D 50 mm L 3500 mm GFK/Al s jímačemD 10 mm L 1000 mm. Podpůrná trubka s vnitřním připojením a vnitřní pružinovou PA svorkou. Nerezová jímací tyč, Ø 10 mm. Podpůrná trubka pro vodič HVI power, se stranovým vývodem, GFK/Al. Podpůrná trubka GFK/Al s vnitřním připojením a pružinovou PA svorkou, pro vodiče HVI power, pro dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305-3.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK), koeficient materiálu k_m = 0,7, barva světle šedá, s UV odolností, jednodílné provedení, kombinované s jímací tyčí Ø 10 mm, délka 1000 mm, materiál hliník.

• barva: světle šedá
• s UV odolností: ano
• provedení: jednodílné
• kombinované s jímací tyčí Ø 10 mm
• délka 1000 mm
• materiál jímací tyče: hliník
• délka jímací tyče: 1000 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 3500 mm
• přepravní délka: 3500 mm
• vnější průměr: 50 mm
• délka izolační části: 1800 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
