Popis produktu

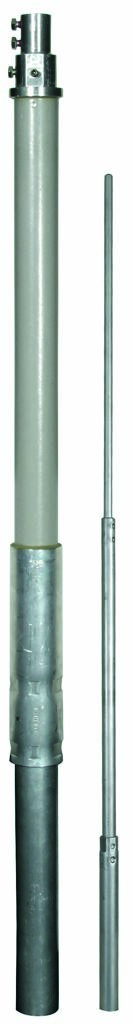

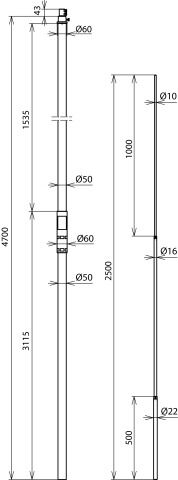

Trubka podpůrná 4700/50 GFK/Al 22/16/10 L2500. Podpůrná trubka GFK/Al s vnitřním připojením a pružinovou PA svorkou, pro vodiče HVI-long, s krátkou jímací tyčí, pro instalaci oddálených (izolovaných) jímacích soustav. Systém pro dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305-3. Trubka D 50 mm z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK), s UV odolností, barva světle šedá, koeficient materiálu km= 0,7. Jednodílné provedení, kombinované s hliníkovou jímací tyčí (D 22 / 16 / 10 mm, délka 2500 mm).

• materiál jímací tyče: hliník
• délka jímací tyče: 2500 mm
• materiál podpůrné trubky: GFK/hliník
• délka podpůrné trubky: 4700 mm
• přepravní délka: 4700 mm
• vnější průměr: 50 mm
• délka izolační části: 1535 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• provozní teplota: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
• max. rychlost nárazového větru:
  (max. volná délka 5500 mm, 1x HVI vnitřní) 184
  (max. volná délka 5500 mm, 1x HVI vnější) 149
  (max. volná délka 5500 mm, 4x HVI vnější) 137 km/h
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
