Popis produktu

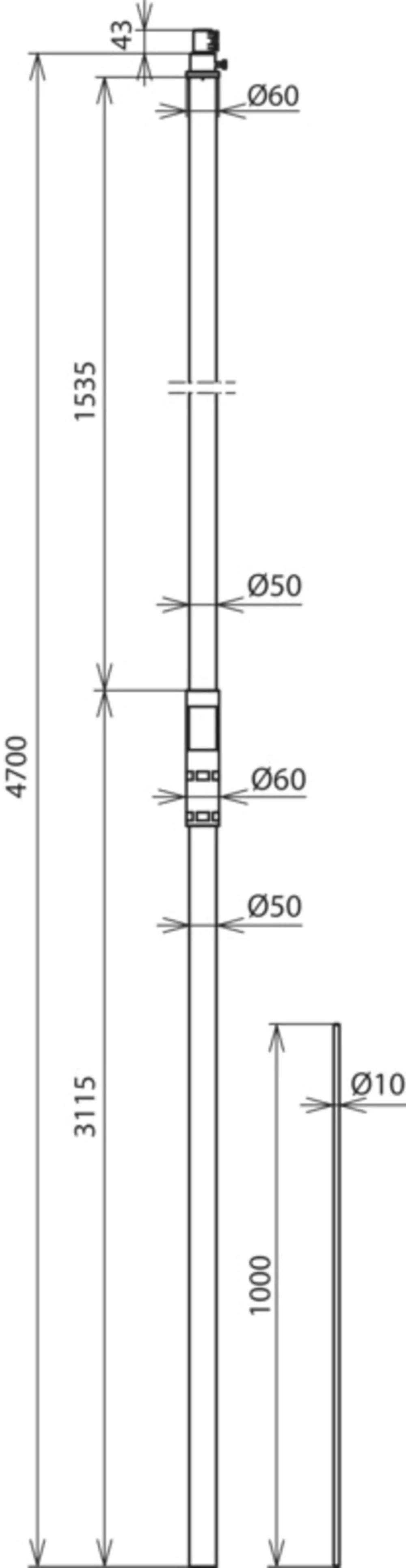

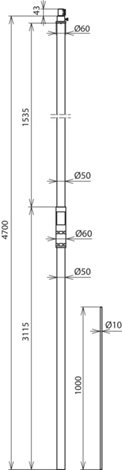

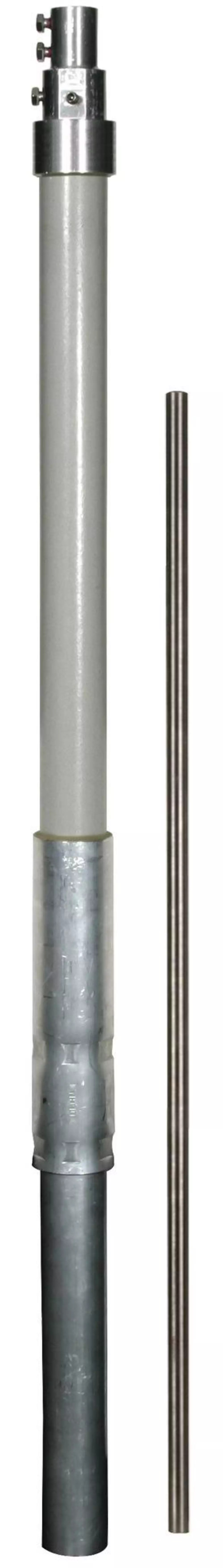

Podpůrná trubka D 50 mm L 4700 mm GFK/Al. Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 4700 mm, GFK/Al.
Podpůrná trubka GFK/Al s vnitřním připojením a pružinovou PA svorkou, pro vodiče HVI long. K dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305-3. Jímací tyče jsou podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA) dimenzovány do rychlosti nárazového větru až 237 km/h. Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK), koeficient materiálu k_m = 0,7. Barva světle šedá, UV odolnost, jednodílné provedení
kombinované s nerezovou jímací tyčí Ø 10 mm, délka 1000 mm z nerezi.

• materiál jímací tyče: nerez
• délka jímací tyče: 1000 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 4700 mm
• přepravní délka: 4700 mm
• vnější průměr: 50 mm
• délka izolační části: 1535 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• max. volná délka s jímací tyčí (montáž na stěnu): 4000 mm
• max. rychlost nárazového větru (max.
  volná délka 4000 mm, 1x HVI vnitřní): 237 km/h
  (max. volná délka 4000 mm, 1x HVI vnější) 184 km/h
  (max. volná délka 4000 mm, 4x HVI vnější) 149 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
