Popis produktu

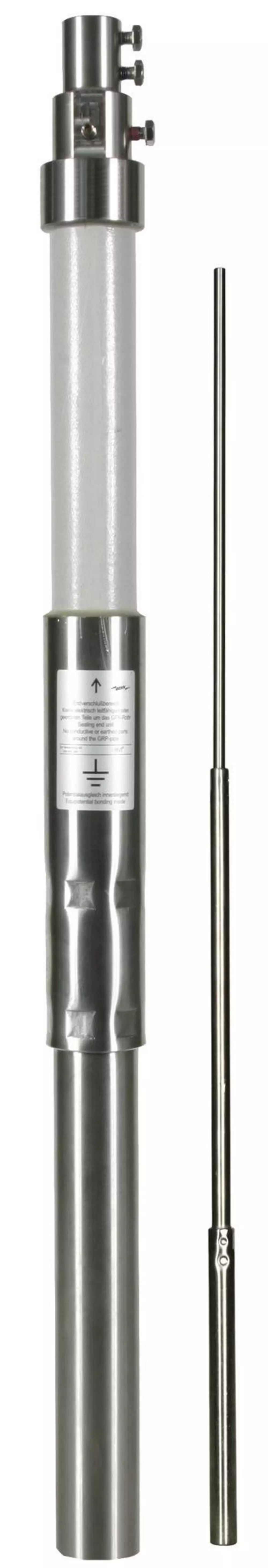

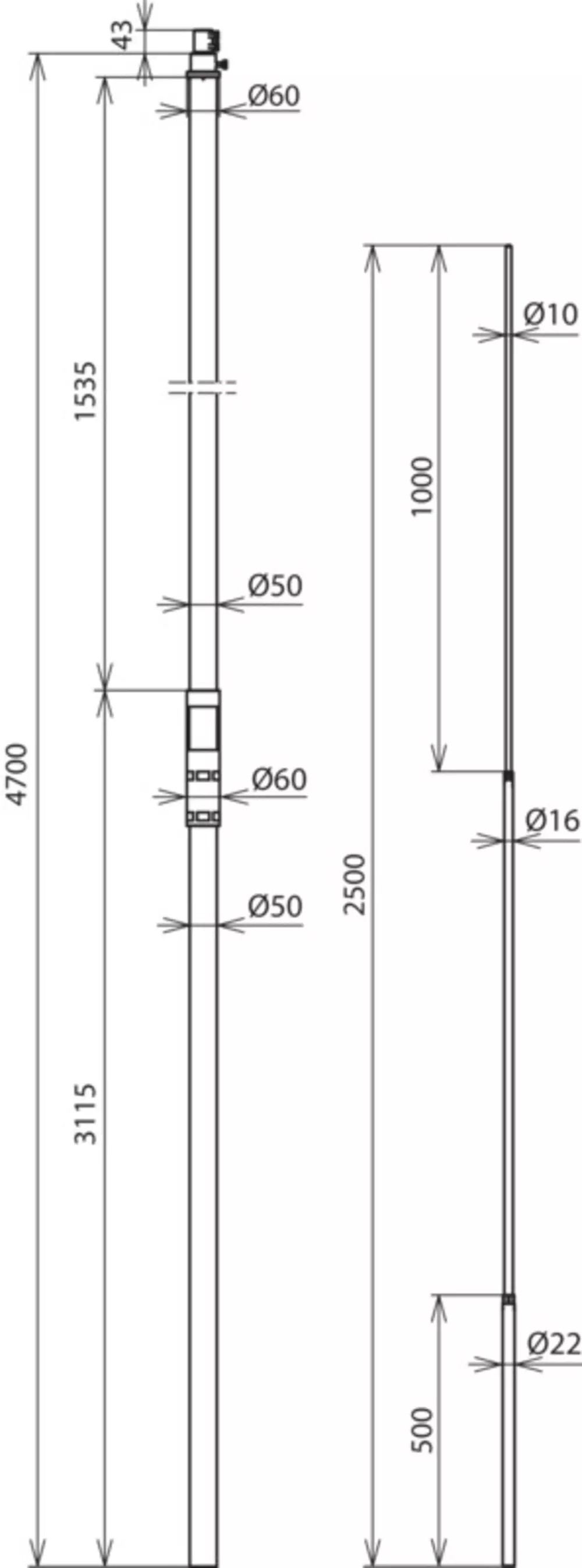

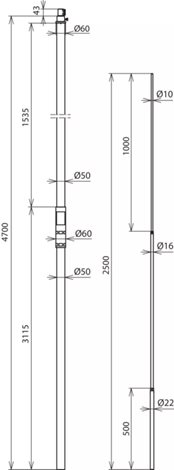

Podpůrná trubka D 50 mm L 4700 mm GFK/nerez s jímací tyčí D 22/16/10 mm L 2,5 m. Podpůrná trubka pro vodič HVI long s jímacím hrotem, délka 3200 mm, GFK/nerez. Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky a pružinovou PA svorkou, pro vodič HVI long,  k dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle DIN EN 62305 (VDE 0185-305-3).

• materiál jimací tyče: nerez
• délka jímací tyče: 2500 mm
• mateirál podpůrné trubky: GFK/ nerez
• délka podpůrné trubky: 4700 mm
• přepravní délka: 4700 mm
• vvnější průměr: 50 mm
• délka izolační části: 1535 mm
• síla stěny trubky: 3 mm
• koeficient materiálu km: 0,7
• provozní teplota: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
• max. rychlost nárazového větru:

  (max. volná délka 5500 mm, 1x HVI vnitřní) 185
  (max. volná délka 5500 mm, 1x HVI vnější) 149
  (max. volná délka 5500 mm, 4x HVI vnější) 137 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
