Popis produktu

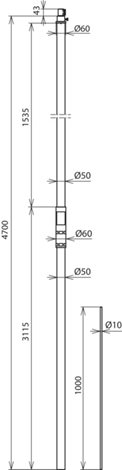

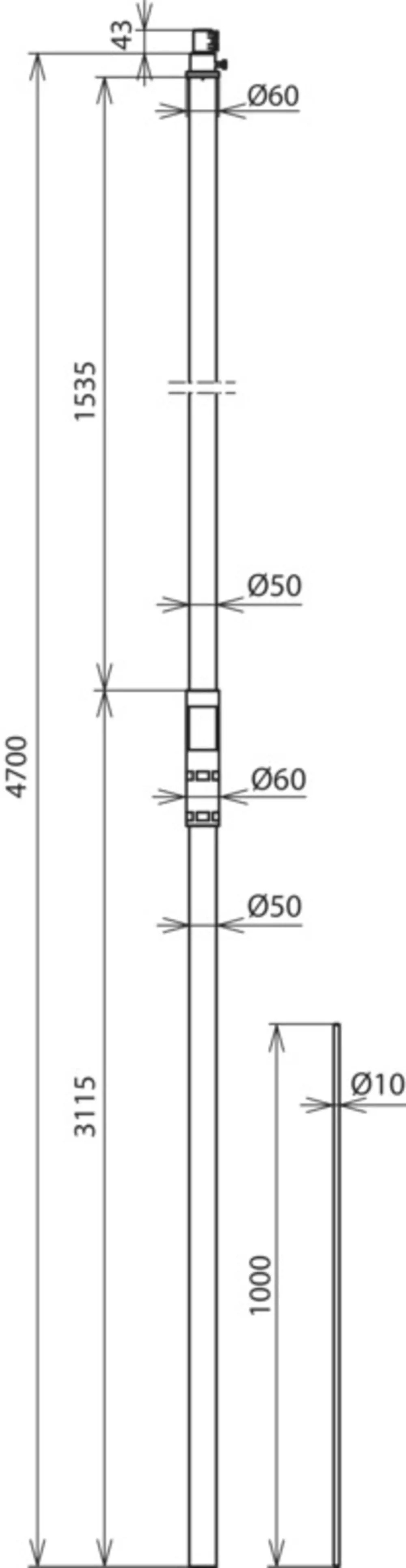

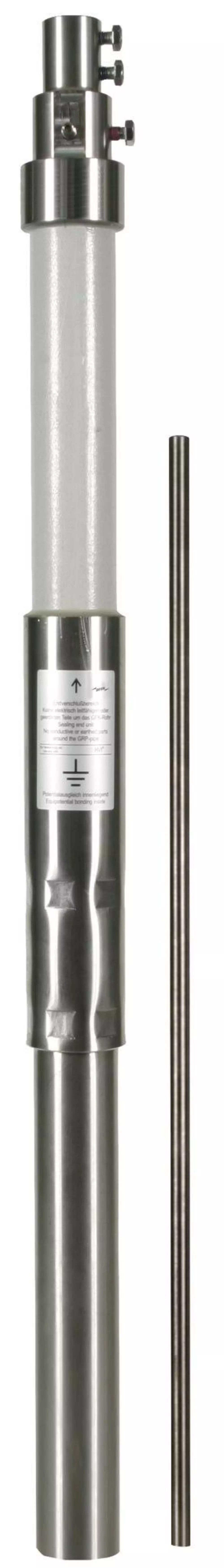

Podpůrná trubka D 50 mm L 4700 mm GFK/nerez s jímačem D 10 mm L 1000 mm. Podpůrná trubka pro vodič HVI long s jímacím hrotem, délka 4700 mm, GFK/nerez. Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long, K dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle DIN EN 62305 (VDE 0185-305-3). Podpůrné trubky jsou dimenzovány podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 231 km/h. Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7. Barva světle šedá, s UV odolností, jednodílné provedení, kombinované s jímacím hrotem Ø 10 mm, délka 1000 mm, nerez.

• materiál jímací tyče: nerez
• délka jímací tyče: 1000 mm
• materiál poppůrné trubky: 4700 mm
• přepravní délka: 4700 mm
• vnější průměr: 50 mm
• délka izolační čísti: 1535 mm
• síla stěny trubky: 3 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• max. volná délka s jímací tyčí (montáž na stěnu): 4000 mm
• max. rychlost nárazového větru:
  (max. volná délka 4000 mm, 1x HVI vnitřní) 231
  (max. volná délka 4000 mm, 1x HVI vnější) 186
  (max. volná délka 4000 mm, 4x HVI vnější) 151 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
