Popis produktu

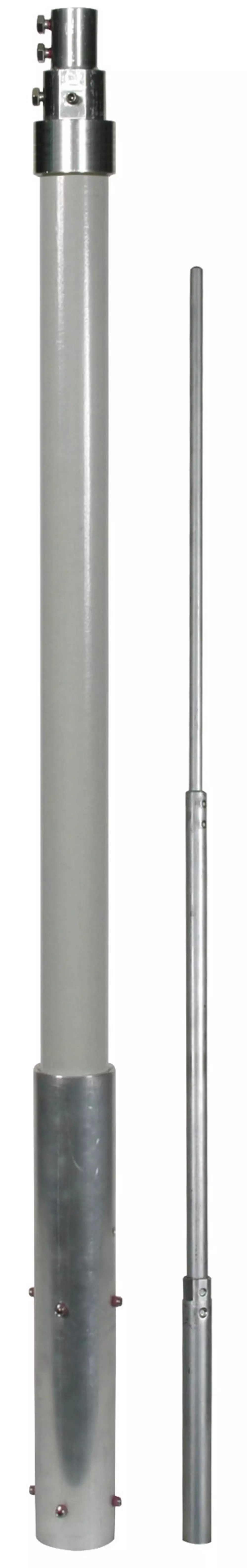

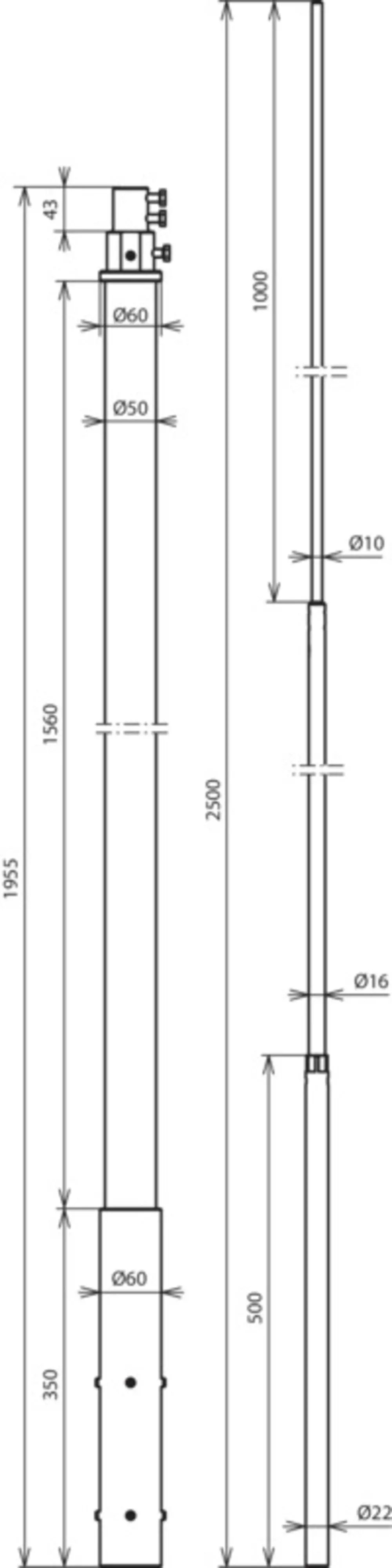

GFK jímač pro HVI long na mezikrokvový držák 1955/2500 mm. Podpůrná trubka s oblastí koncovky uvnitř podpůrné trubky a jímací tyčí Ø 22 / 16 / 10 mm.

• materiál jímací tyče: Al
• délka jímací tyče: 2500 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné: 1955mm
• přepravní délka: 2500 mm
• vnější průměr: 50 mm
• délka izolační části: 1560 mm
• síla stěny trubky: 4 mm
• koeficient materiálu km: 0,7
• teplota prostředí: -50 až +100 °C
• provedení: odolnost proti UV záření
• pouzdro: 60 x 5 mm
• odolnost proti UV záření: ano
• max. rychlost nárazového větru: 140 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Podpůrná trubka pro vodič HVI, s jímací tyčí, 2500 mm, GFK/hliník. Podpůrné trubky GFK/hliník s oblastí koncovky uvnitř trubky pro vodič HVI pro dodržení od elektricky vodivých částí podle  DIN EN 62305 (VDE 0185-305-3). Podpůrné trubky jsou dimenzovány podle  Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro maximální rychlost nárazového větru 140 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK), koeficient materiálu km = 0,7, barva světle šedá, s UV odolností, jednodílné provedení, kombinovaná s jímacím hrotem Ø 10 mm, délka 2500 mm, z hliníku.
