Popis produktu

Trubkový jímač D40/16/10 L8500 mm NIRO. Jímací tyč chrání střešní nástavby, pro upevnění např. na stěny nebo různé konstrukce, s trubkou Ø 40 a zúženou jímací tyčí Ø 22 / 16 / 10 mm, délka 8500 mm. Součástí je uzemňovací přípojka s nerezovou svorkou KS pro připojení vodiče prům. 6 - 10 mm. Jímací tyče jsou dimenzovány podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro max. rychlost nárazového větru 155 km/h. Pro upevnění např. na stěnu pomocí obj. č. 105 140 a na potrubí pomocí obj. č. 105 354 součástí je připojovací svorka.

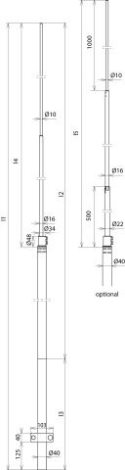

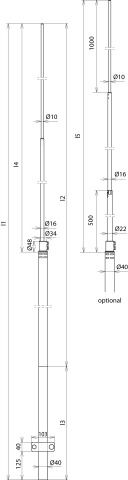

• celková délka (l1): 8500 mm
• délka trubky (Ø 40 x 5): 6000 mm
• délka jímací tyče (Ø 22 / 16 / 10) (l5): 2500 mm
• max. volná délka s jímací tyčí (l2): 5500 mm
• rozteč upnutí (l3): 3000 mm
• počet úchytů: 3
• max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm): 155 km/h
• materiál jímací tyče: nerez
• norma: ČSN EN 62561-(1+2)
